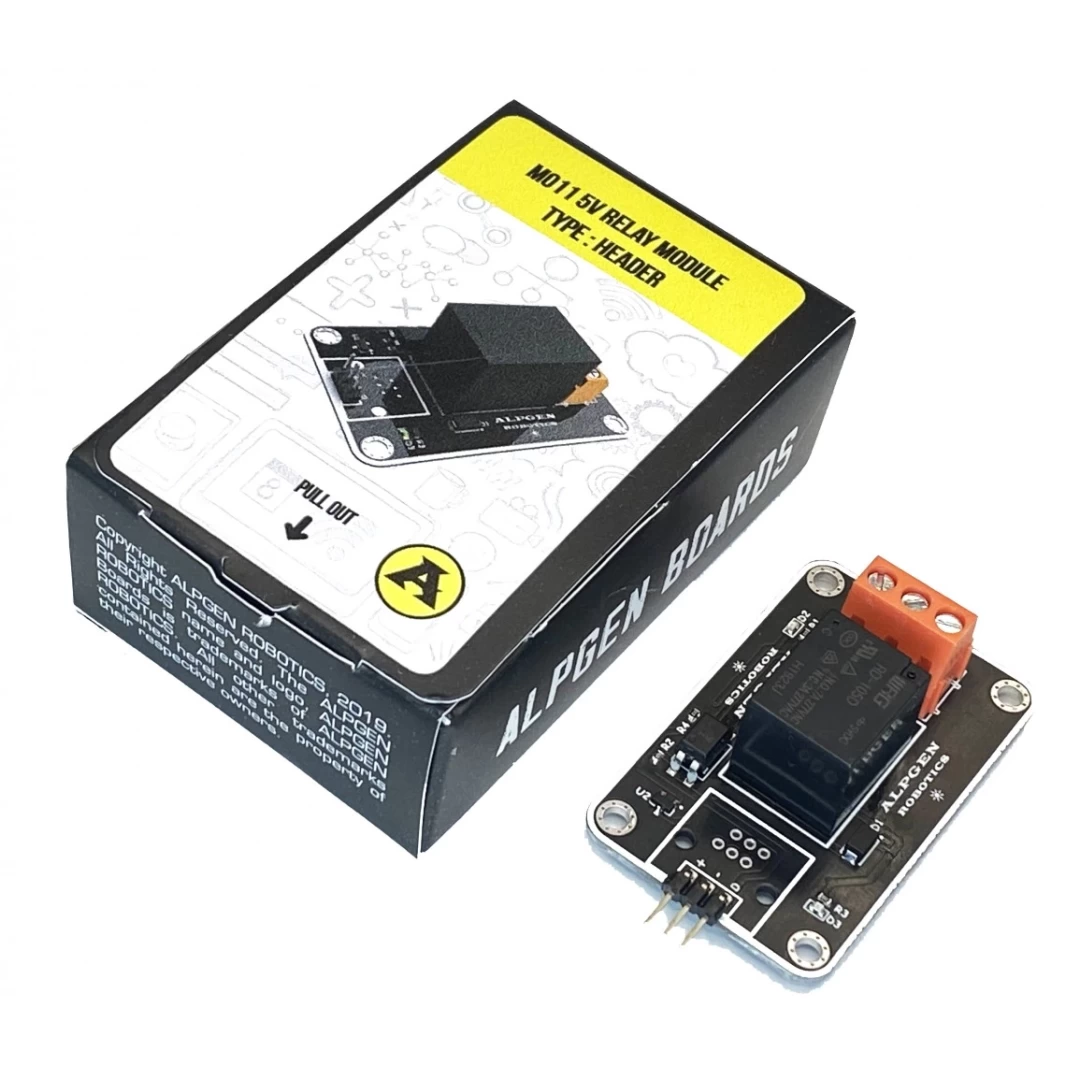

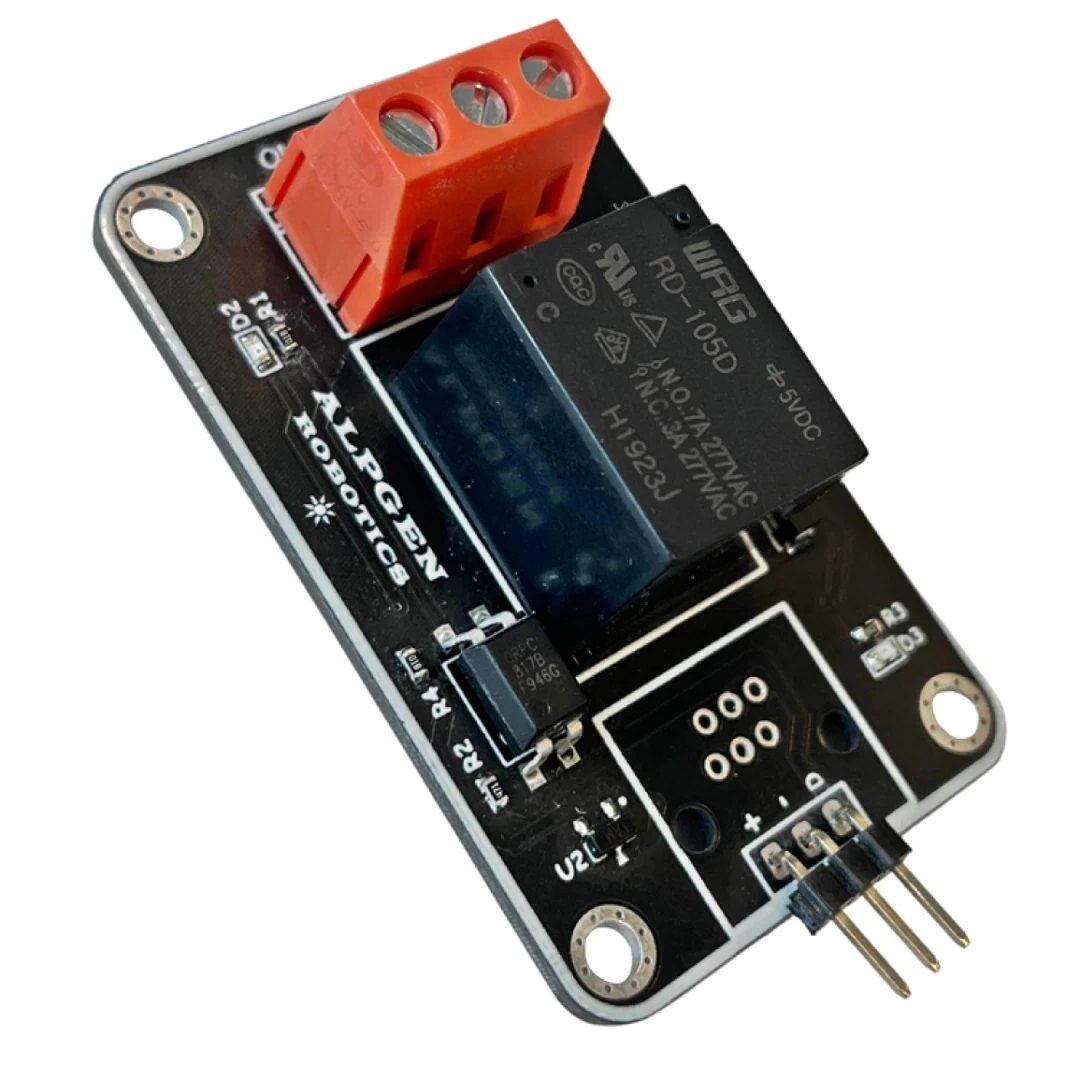

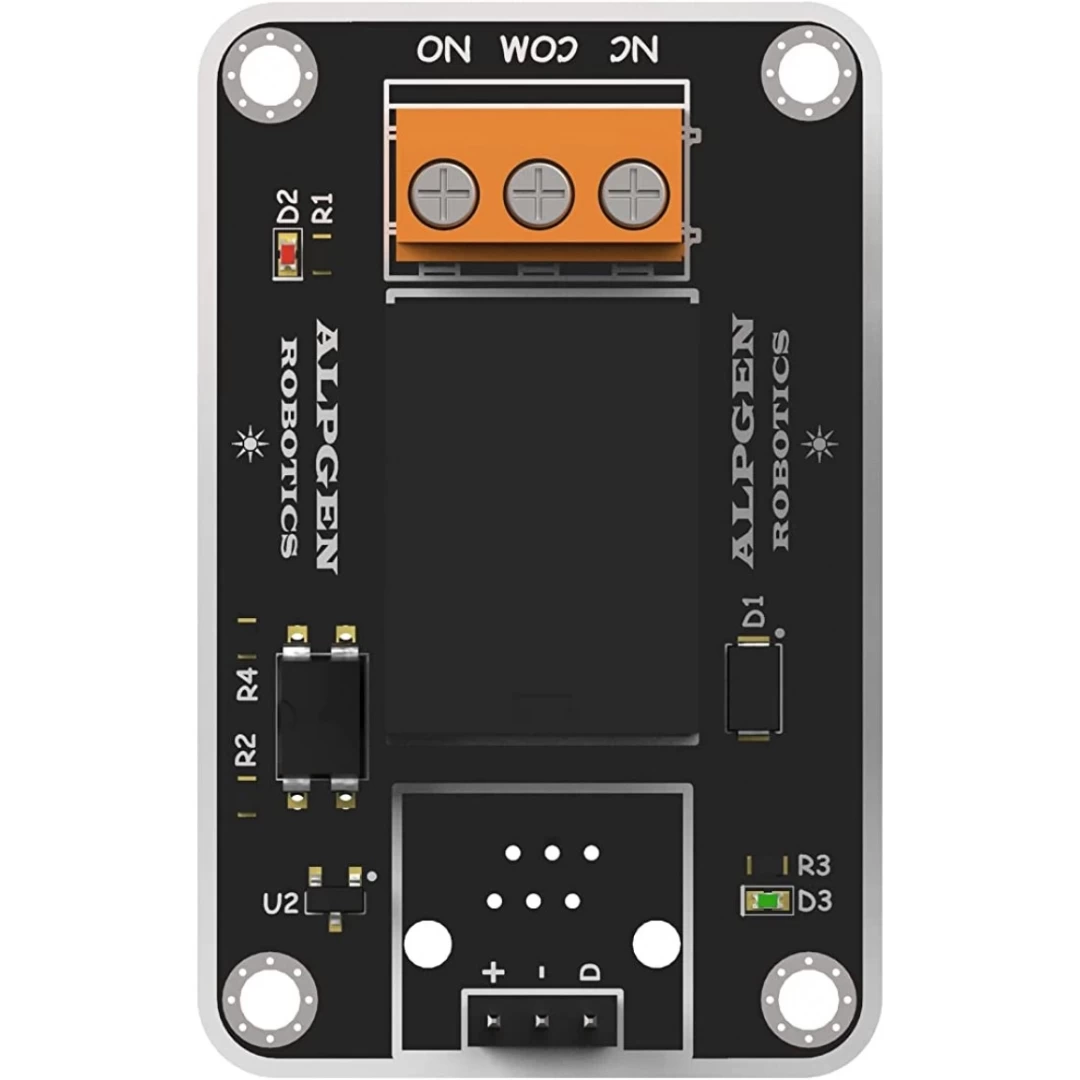

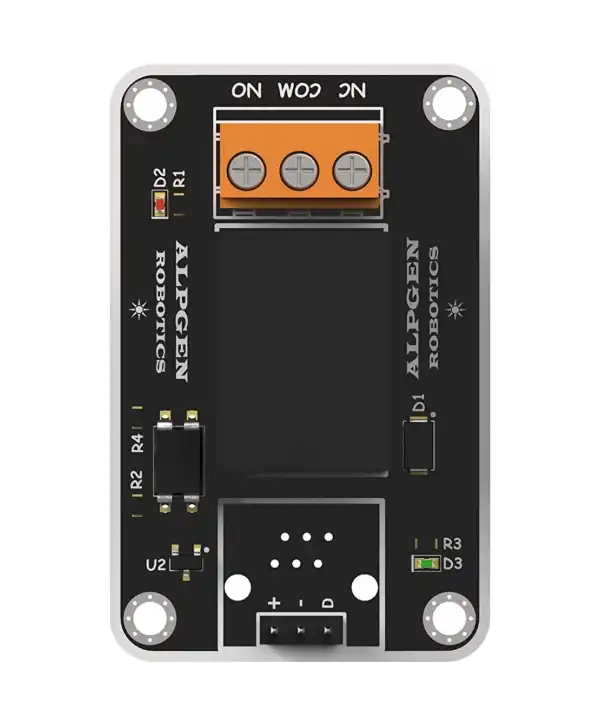

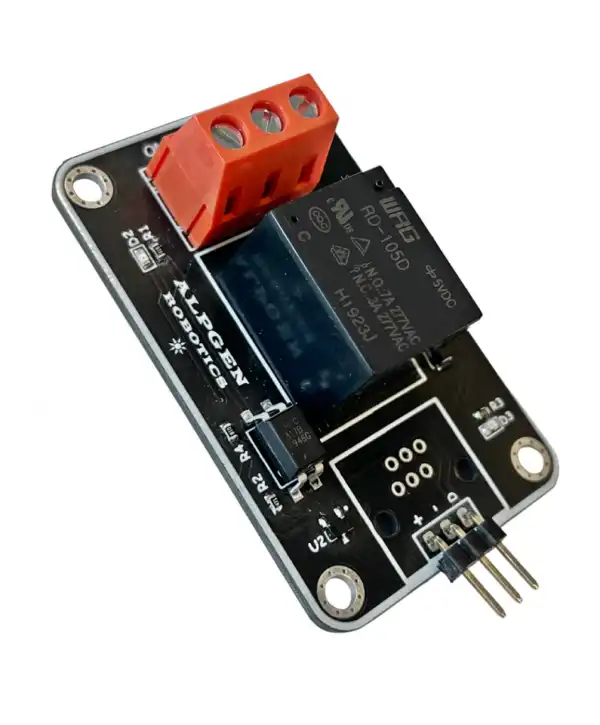

5V RÖLE MODÜLÜ
1 kanal role kontrol kartı, 5V ile kontakların kontrol edilebildiği, Arduino veya diğer başka mikrodenetleyeciler ile kullanılabilen bir röle kartıdır. Mikrodenetleyeciden tetik sinyali sırasında 20mA'lik bir akım çekmektedir. Çeşitli hobi, endüstriyel ve robotik projelerde sıklıkla kullanılır. 30VDC veya 220VAC gerilimde 10A'e kadar akımı anahtarlayabilmektedir. Her bir role için kontrol ledleri bulunmaktadır.
Nerede Kullanılır?
Elektrikli ev aletleri, sigorta, alarm sistemleri, uzaktan kontrol edilen sistemler vb. kullanılmaktadır.
Anahtarlama Voltajı | 277VAC |
Çalışma Voltajı | 5V DC |
En | 36.02mm |
Boy | 56.43mm |
Vida Delik Çapı | 3. 2mm |
Örnek Proje Devre Şeması
Bu projede 5V röle modülünün, karta bağlı olduğu dijital pinden tetiklenerek lambayı yakması kodlanmıştır. 5V röle modülü, kartın 3 numaralı dijital pininden komut alarak akım geçirmektedir. Bu projede tek kanal 5v röle modülü ile Arduino Uno Breadboard kullanılmıştır.
| 5V Röle Modülü | Arduino Uno Breadboard |
| DATA | D3 |
| - | GND |
| + | 5V |
Örnek Proje Arduino Kodu
/* ALPGEN Robotics */
// 5V Röle Modülü Kullanımı
// 08.05.2021
// Soru ve Yardım İçin: proje@alpgenrobotics.com
// www.alpgenrobotics.com *//
intrelay=3; // röle Dijital 3'e tanımlandı
voidsetup() // Başlangıç Ayarlamaları
{
pinMode(relay,OUTPUT);// led çıkış olarak ayarlandı
}
voidloop() // Sürekli Tekrar Edecek Olan Döngü
{
digitalWrite(relay,HIGH); // röle kontakları kapanır lamba yanar
delay(500); // 500ms yanma süresi
digitalWrite(relay,LOW); // röle kontakları açılır lamba söner
delay(500); // 500ms sönme süresi
}
