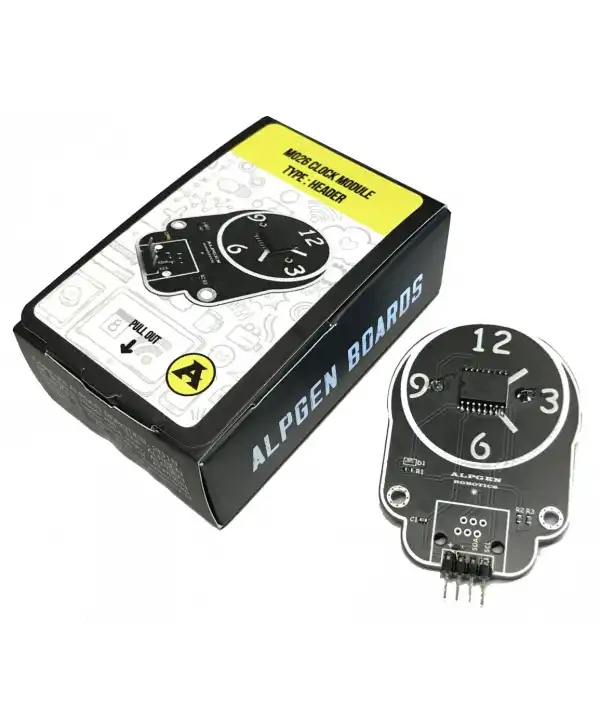

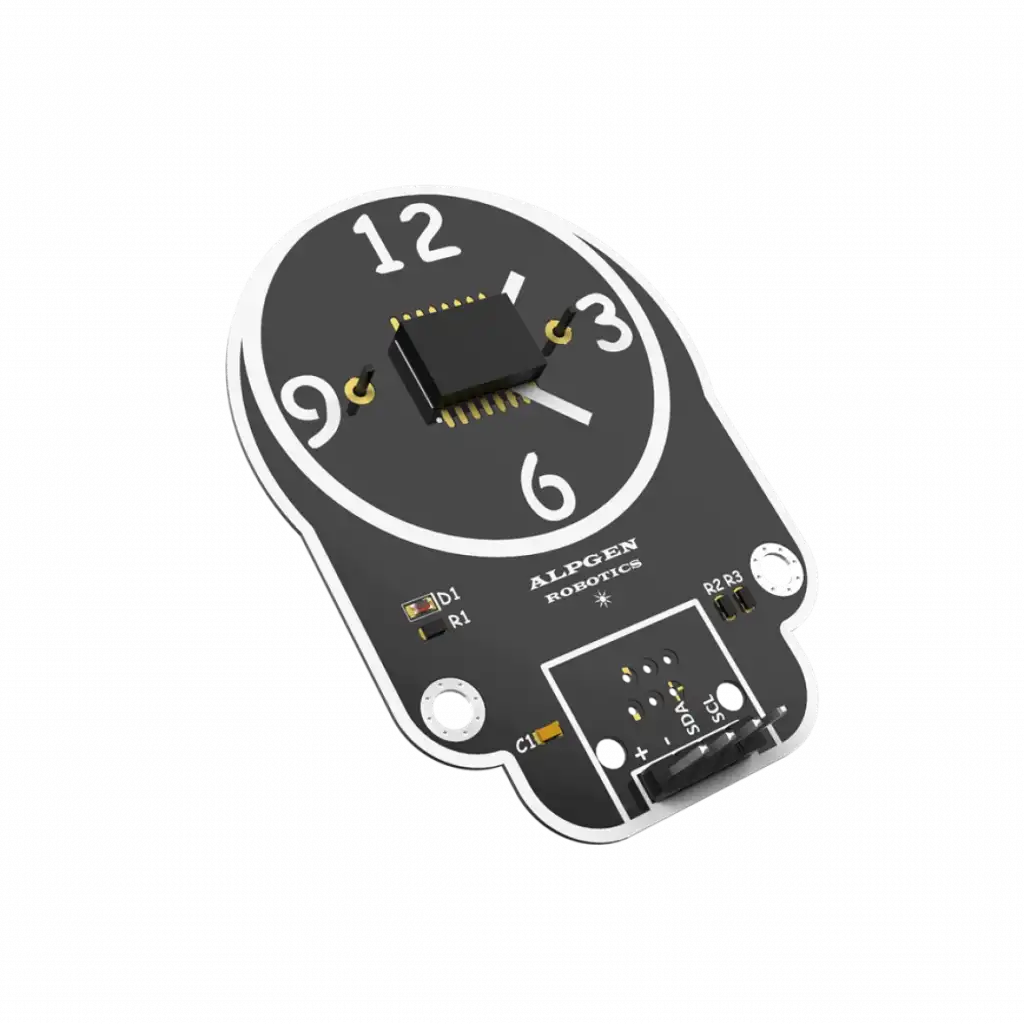

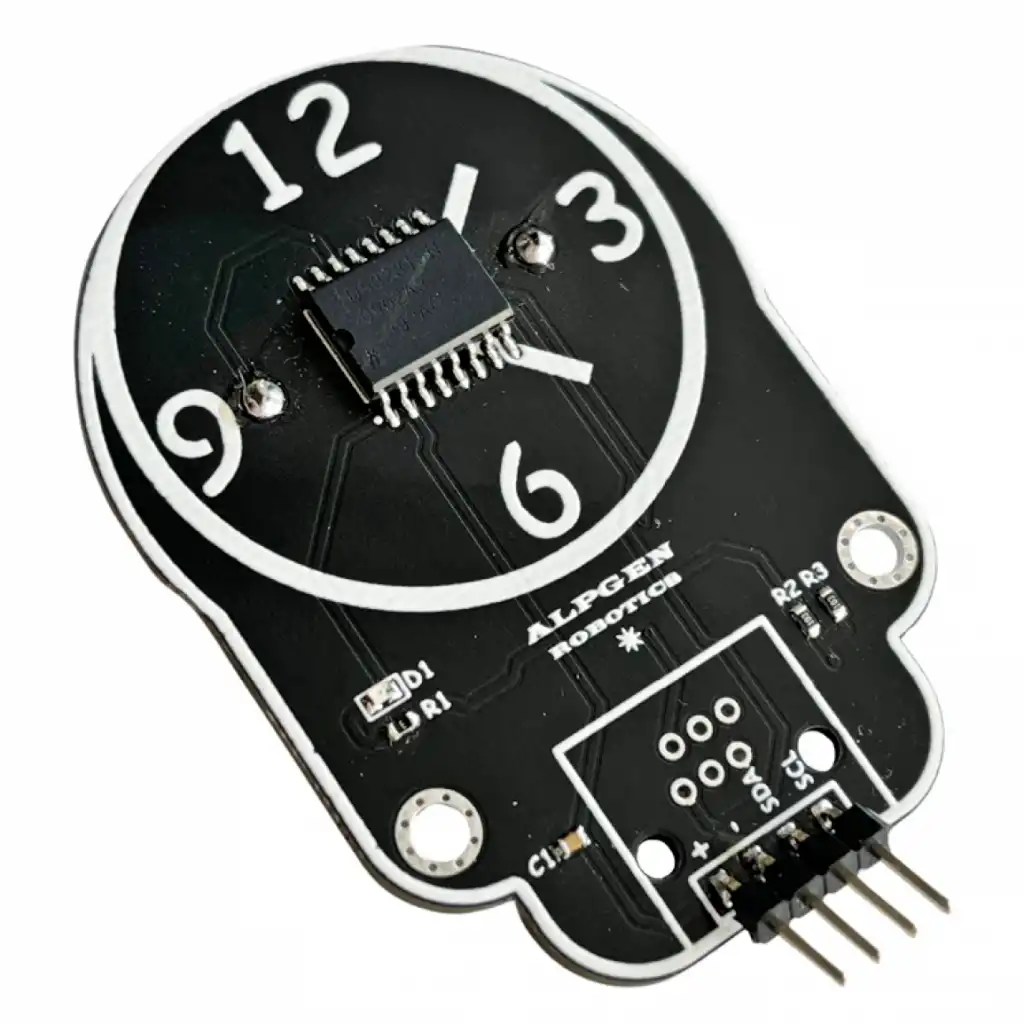

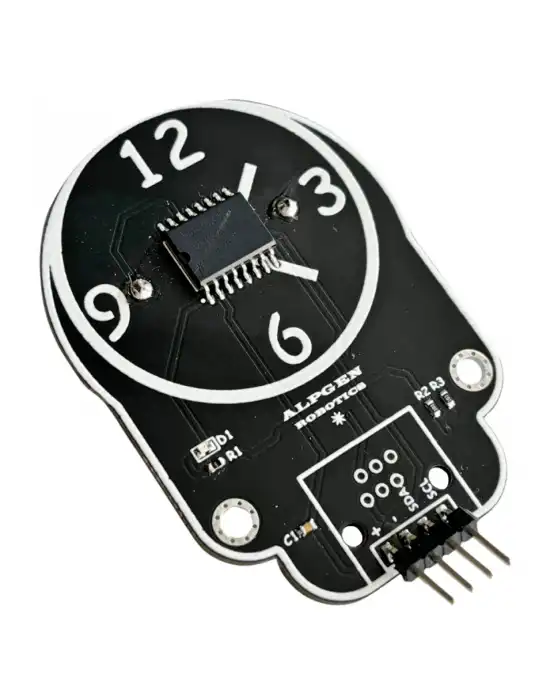

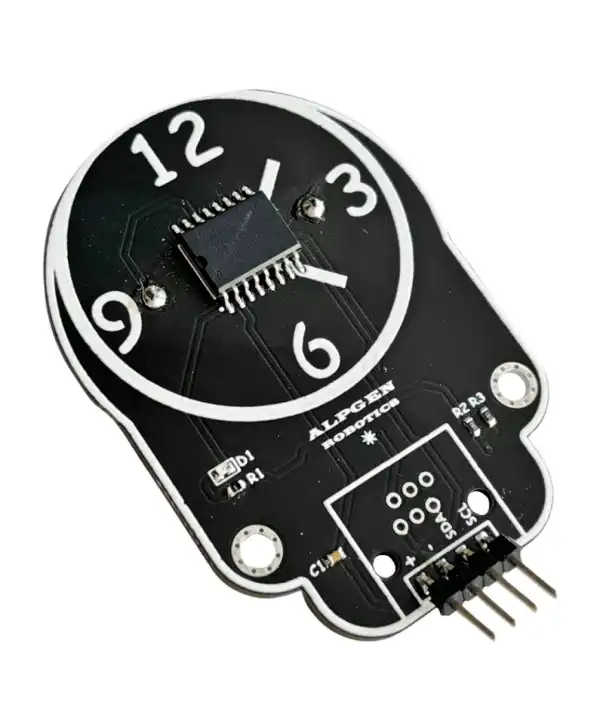

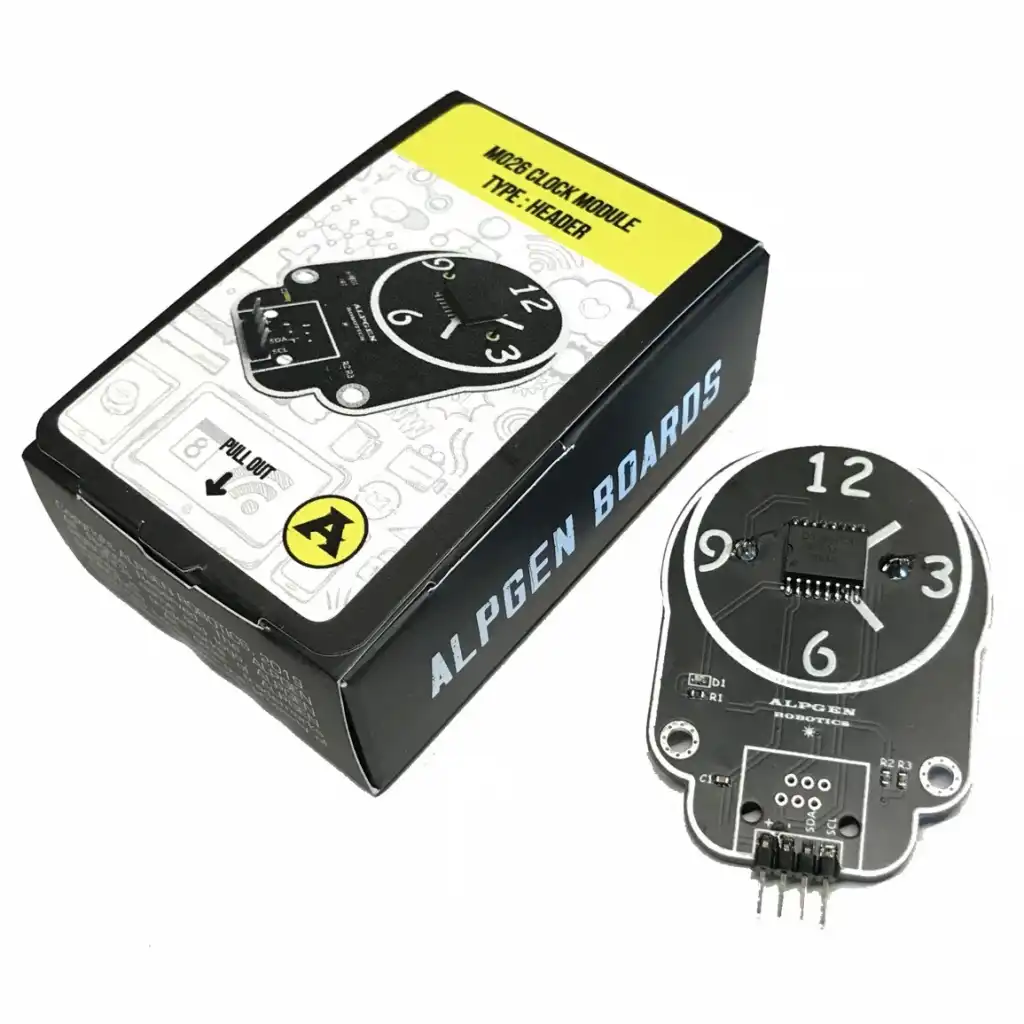

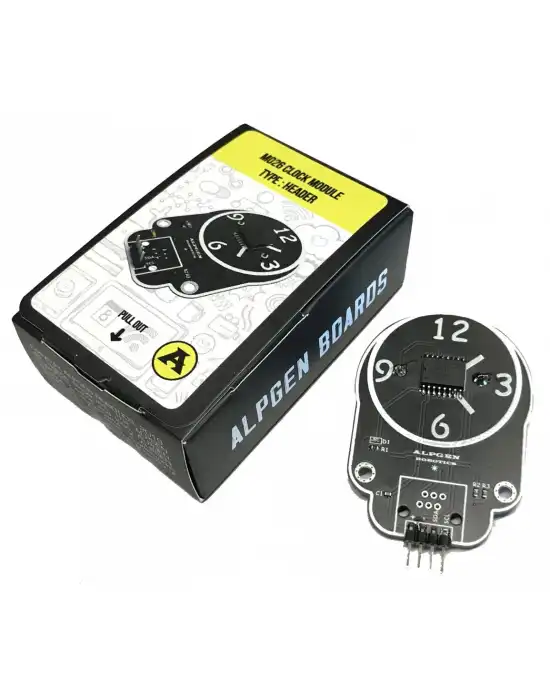

DS3231 SAAT MODÜLÜ

Saat modülü girilen tarih, saat vb. bilgilerle dijital çıkış veren modüldür. Saat modülü saniye, dakika, saat, gün, tarih, ay ve yıl bilgilerini tutar. Modül üzerinde bulunan CR2032 pil yuvasına takılacak para pil ile güç kesilse bile gerçek zaman bilgisi hafizadan kaybolmaz.

Nerede Kullanılır?

Örnek Proje Devre Şeması

Örnek Proje Arduino Kodu

/* ALPGEN Robotics */// DS3231 Saat Modülü Kullanımı// 09.11.2021 // Soru ve Yardım İçin: proje@alpgenrobotics.com// www.alpgenrobotics.com //​DS323xrtc;         // Kütüphanemiz başlatılıyorvoidsetup(){
 Serial.begin(9600);// Seri Port Ekranı'nı başlatıyoruz
 Wire.begin();       // Wire kütüphanesini başlatıyoruz
 delay(1000);        // Bağlantı kurulana kadar bekleyelim
 rtc.attach(Wire);   // Kütüphaneyi I2C'ye bağlayalım
 // Alttaki satır girdiğimiz saat ve tarihi alarak RTC'yi ayarlar
 // Bu halde bir defalığına Arduino'ya yükledikten sonra satırı başına //
 // koyarak yorum yapıp tekrar yüklemeliyiz.
 // Aksi halde her açılışta tekrar saat yüklemeye çalışır.
 rtc.now(DateTime(2022,04,25,11,31,00));}voidloop(){
 DateTimenow=rtc.now();                   // Güncel saati bu satırda okuyoruz
 if(now.day()<10){Serial.print("0");}    // 3. ayı 03 olarak gösterelim
 Serial.print(now.day());                    // Günü yazalım
 Serial.print(".");
 if(now.month()<10){Serial.print("0");}
 Serial.print(now.month());                  // Ayı yazalım
 Serial.print(".");
 Serial.print(now.year());                   // Yılı yazalım
 Serial.print(" | ");
 if(now.hour()<10){Serial.print("0");}
 Serial.print(now.hour());                   // Saati yazalım
 Serial.print(":");
 if(now.minute()<10){Serial.print("0");}
 Serial.print(now.minute());                 // Dakikayı yazalım
 Serial.print(":");
 if(now.second()<10){Serial.print("0");}
 Serial.println(now.second());               // Saniyeyi yazalım
 delay(1000);                                // Biraz bekleyelim}
