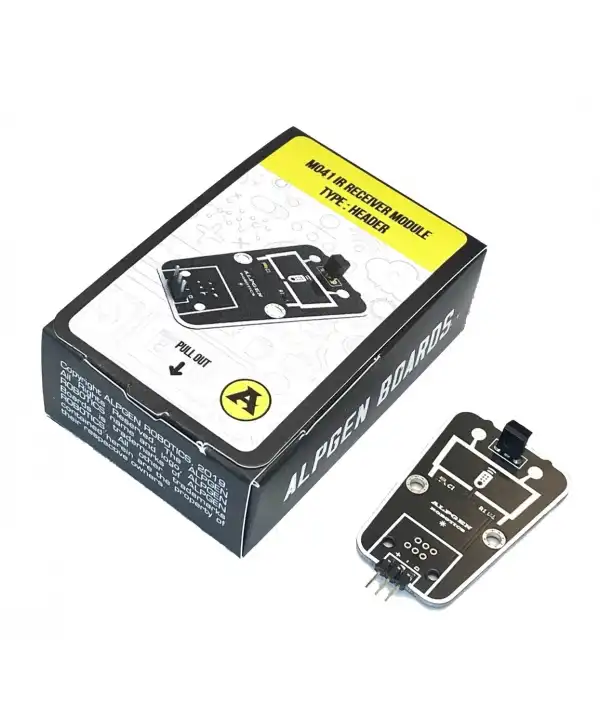

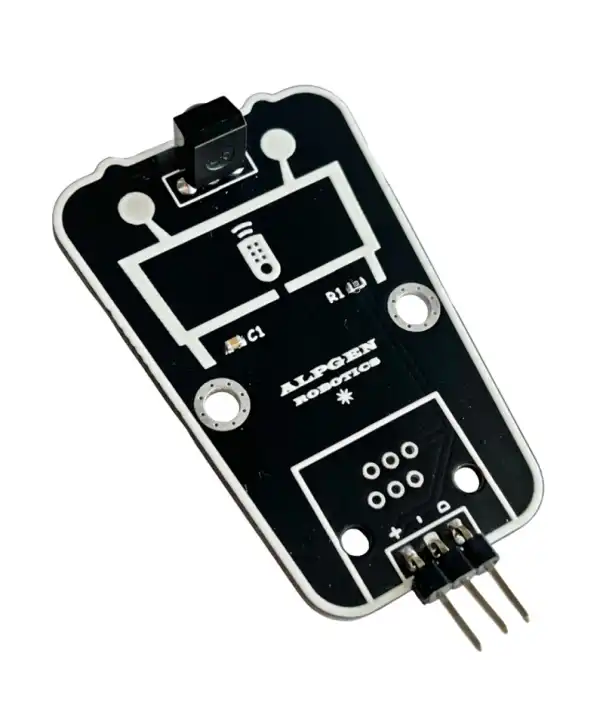

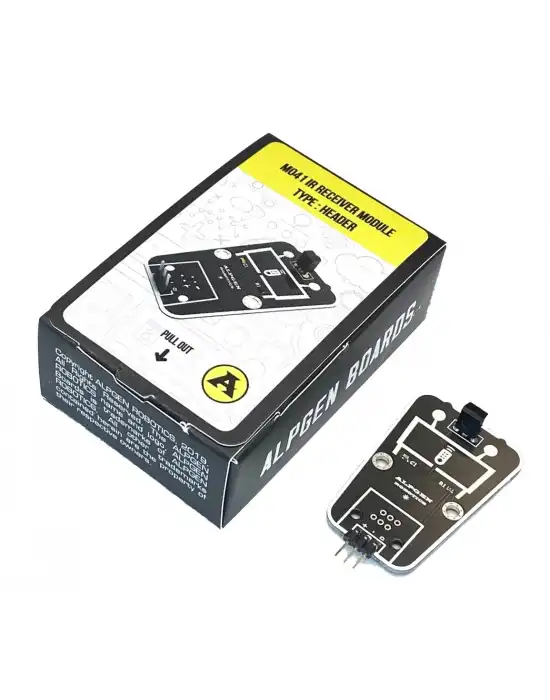

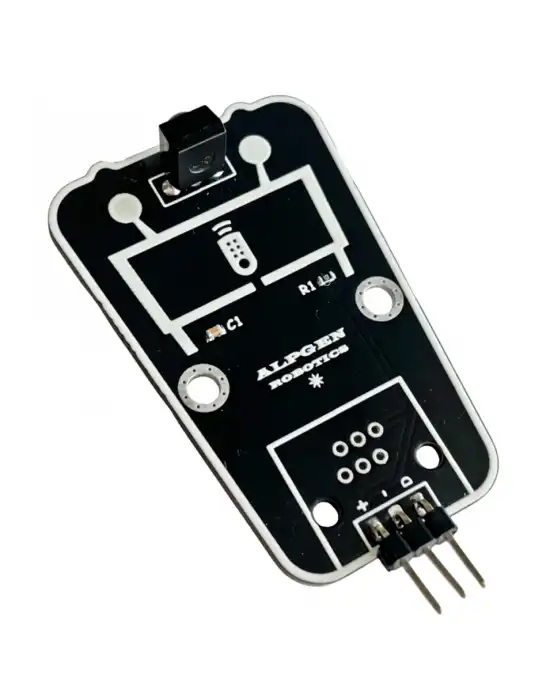

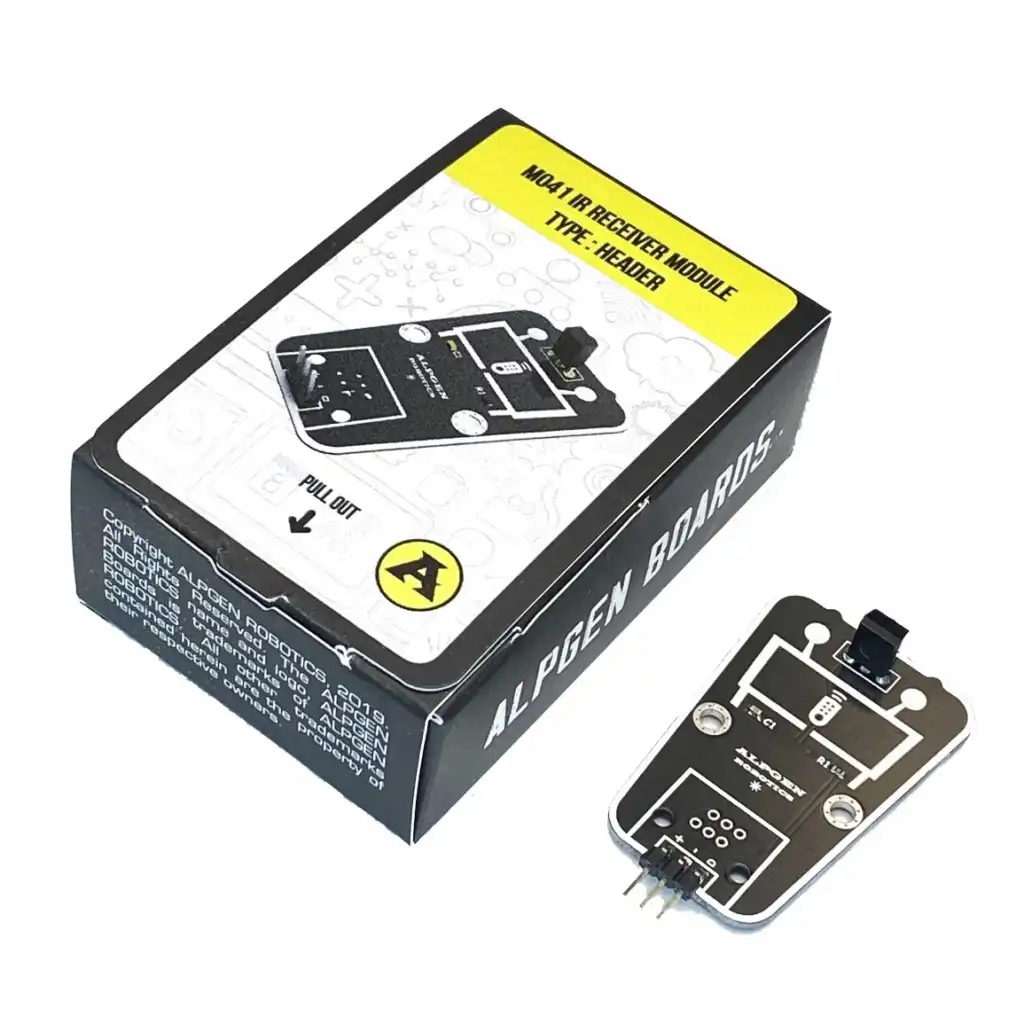

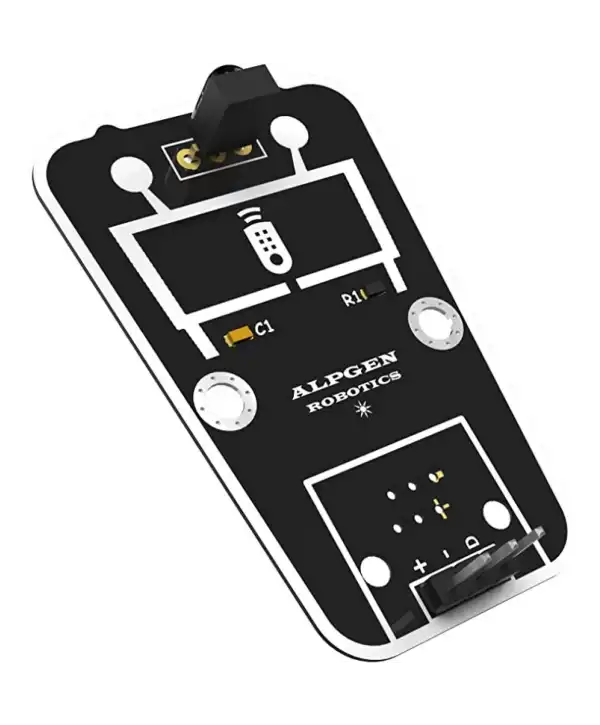

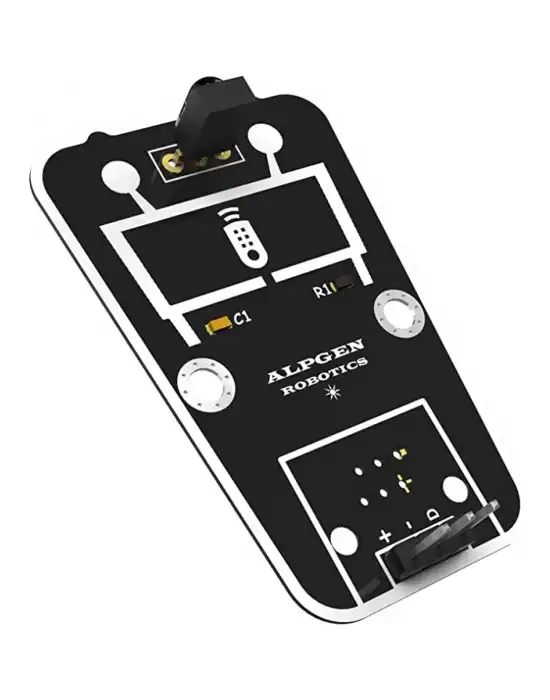

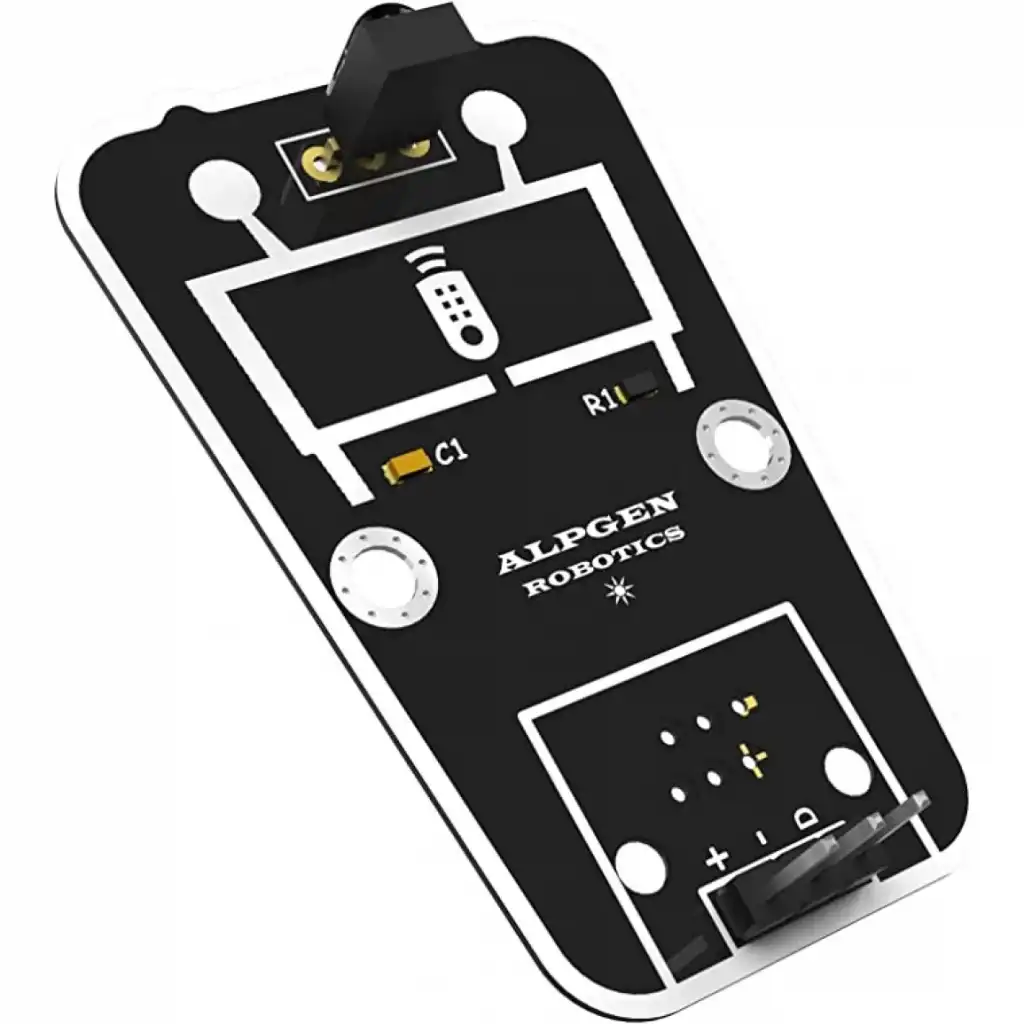

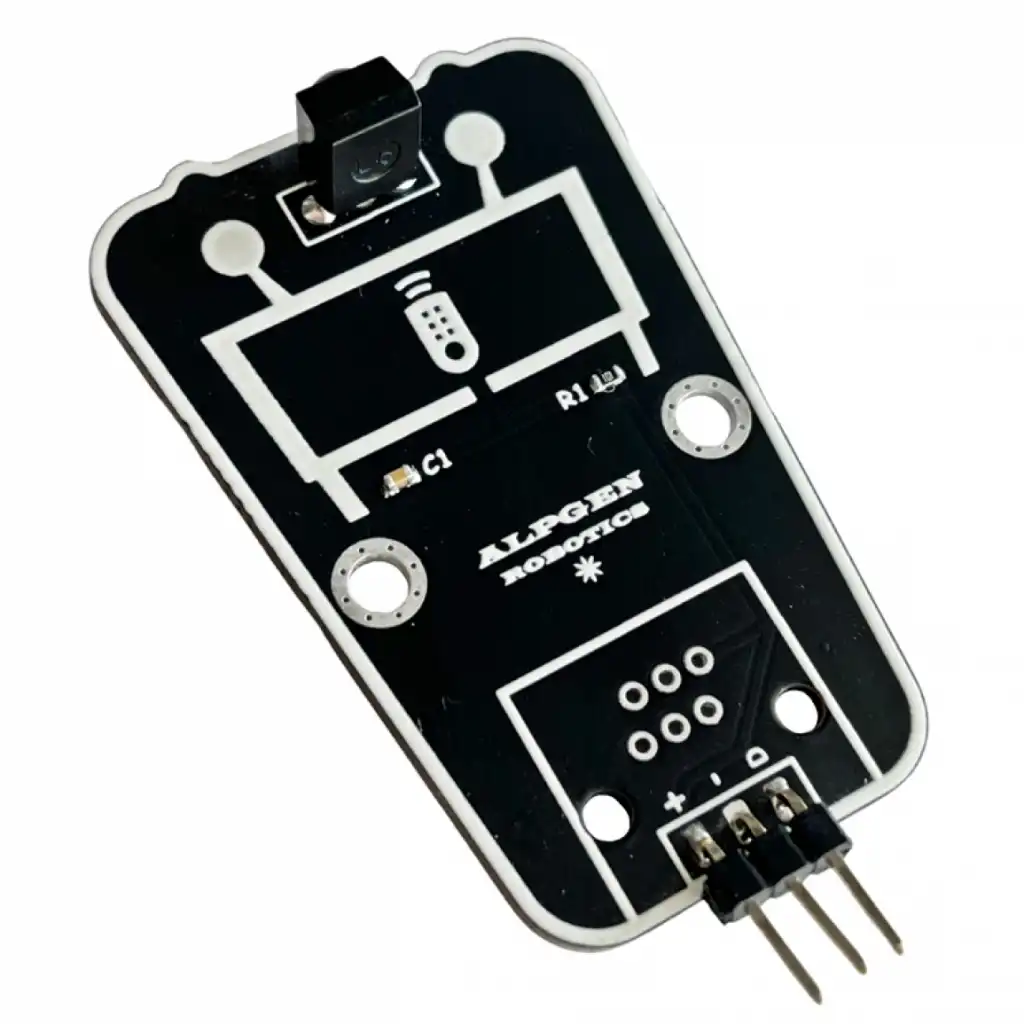

IR ALICI MODÜLÜ
Nerede Kullanılır?
Çalışma Voltajı | 5V DC |
Görme Açısı | 60º |
Çalışma Frekansı | 38KHz |
Menzil | 8 Metre |
En | 32.28mm |
Boy | 49.81mm |
Vida Delik Çapı | 3.2mm |
IR Alıcı Modülü | Arduino Uno Breadboard |
DATA | D2 |
- | GND |
+ | 5V |
Trafik Işığı Modülü | |
- | GND |
R | D3 |
Y | D4 |
G | D5 |
Örnek Proje Arduino Kodu
/* ALPGEN Robotics */// IR Alıcı Verici Kullanımı// 19.05.2021 // Soru ve Yardım İçin: proje@alpgenrobotics.com// www.alpgenrobotics.com //#include<IRremote.h> // IR kumanda kütüphanesi eklendiintRECV_PIN=2; // IR Alıcının data pini dijital 2'ye tanımlandı IRrecvirrecv(RECV_PIN); // Gelen verileri almak için değişken tanımlandıdecode_resultsresults; // gelen veriler decode edilerek results adlı değişkene atandı#defineCH10xFFA25D /////////////////////////////////////////////////////////////#defineCH0xFF629D //#defineCH20xFFE21D //#definePREV0xFF22DD //#defineNEXT0xFF02FD //#definePLAYPAUSE0xFFC23D //#defineVOL10xFFE01F //#defineVOL20xFFA857 //#defineEQ0xFF906F //#defineBUTON00xFF6897 // Kumanda üzerindeki tüm butonları adresleri tanımlandı#defineBUTON1000xFF9867 //#defineBUTON2000xFFB04F //#defineBUTON10xFF30CF //#defineBUTON20xFF18E7 //#defineBUTON30xFF7A85 //#defineBUTON40xFF10EF //#defineBUTON50xFF38C7 //#defineBUTON60xFF5AA5 //#defineBUTON70xFF42BD //#defineBUTON80xFF4AB5 //#defineBUTON90xFF52AD /////////////////////////////////////////////////////////////int red = 3; // Trafik Işığı Yeşil Led D5'e tanımlandıint yellow = 4; // Trafik Işığı Turuncu Led D4'e tanımlandıint green = 5; // Trafik Işığı Kırmızı Led D3'e tanımlandıvoidsetup() // Başlangıç Ayarlamaları{ pinMode(red,OUTPUT); // red çıkış olarak ayarlandı pinMode(yellow,OUTPUT); // yellow çıkış olarak ayarlandı pinMode(green,OUTPUT); // green çıkış olarak ayarlandı Serial.begin(9600); // Seri haberleşme hızı 9600 baudrate ayarlandı irrecv.enableIRIn(); // IR alıcı aktif edildi}voidloop() // Sürekli Tekrar Edecek Olan Döngü { if(irrecv.decode(&results)) // Eğer alıcı anlamlı veri aldıysa { if(results.value==BUTON1) // Gelen veri BUTON1 ise { Serial.println("1"); // Seri ekrana "1" yazdırıldı digitalWrite(red,HIGH); // ve led1 yansın } if(results.value==BUTON2) // Gelen veri BUTON2 ise { Serial.println("2"); // Seri ekrana "2" yazdırıldı digitalWrite(yellow,HIGH); // ve led2 yansın } if(results.value==BUTON3) // Gelen veri BUTON3 ise { Serial.println("3"); // Seri ekrana "3" yazdırıldı digitalWrite(green,HIGH); // ve led3 yansın } if(results.value==BUTON4) // aynı şekilde tüm butonlar ekrana yazdırılır { Serial.println("4"); } if(results.value==BUTON5) { Serial.println("5"); } if(results.value==BUTON6) { Serial.println("6"); } if(results.value==BUTON7) { Serial.println("7"); } if(results.value==BUTON8) { Serial.println("8"); }
