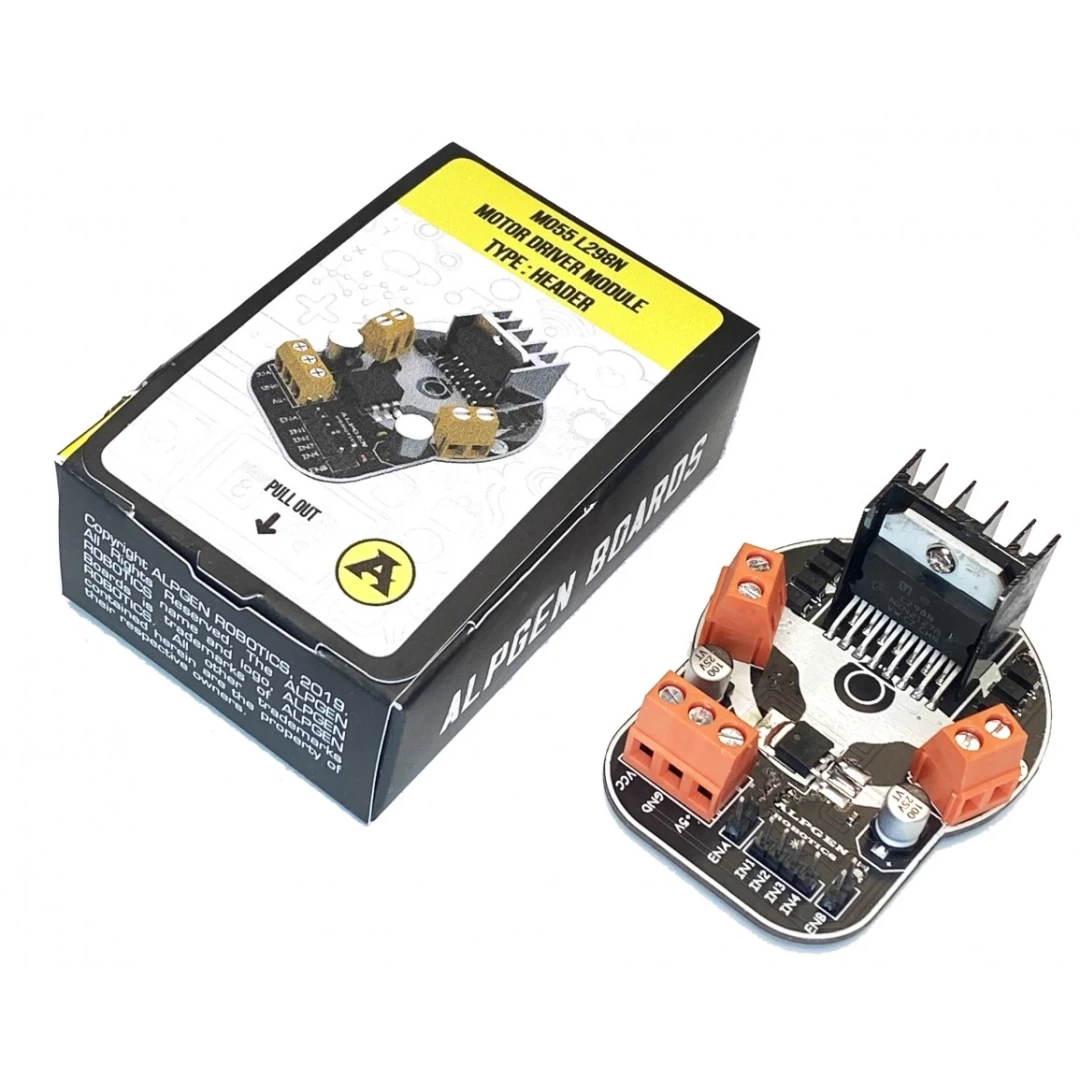

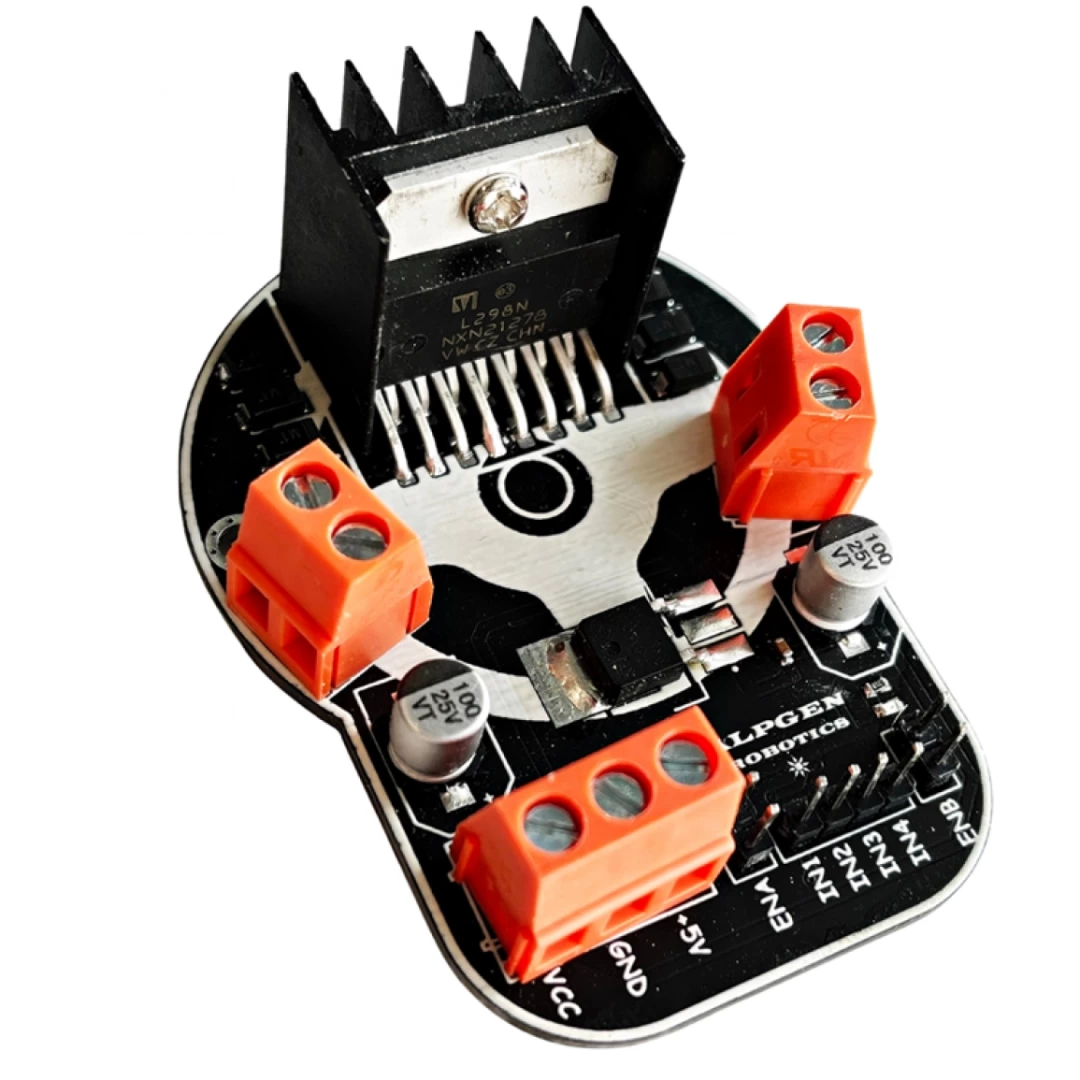

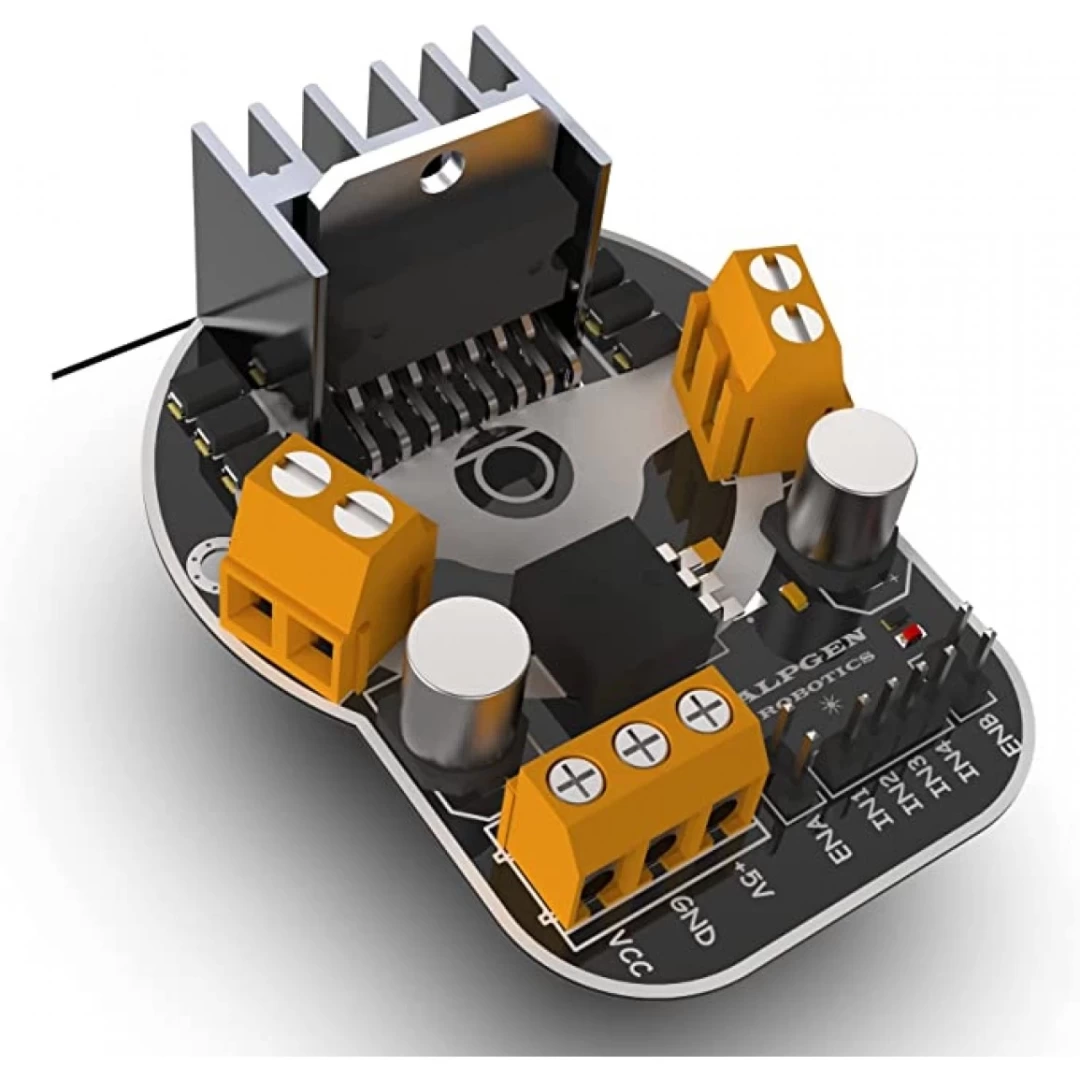

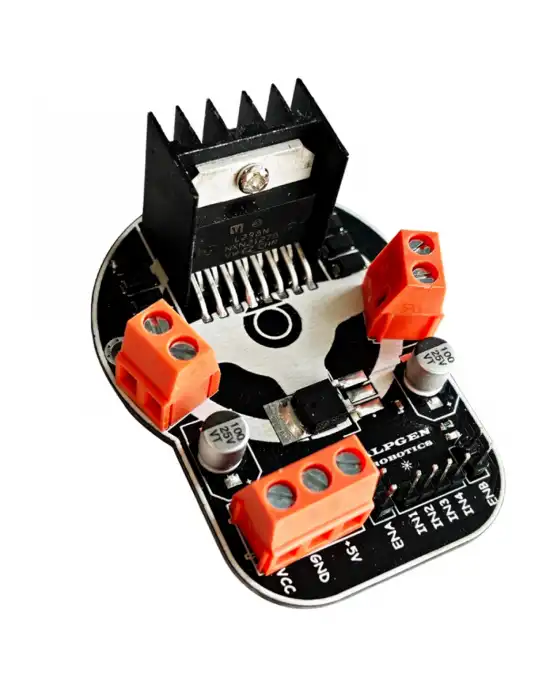

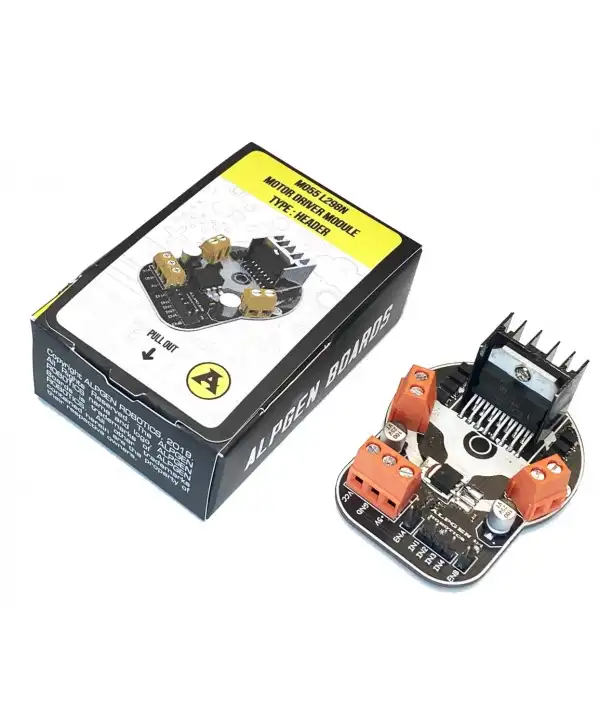

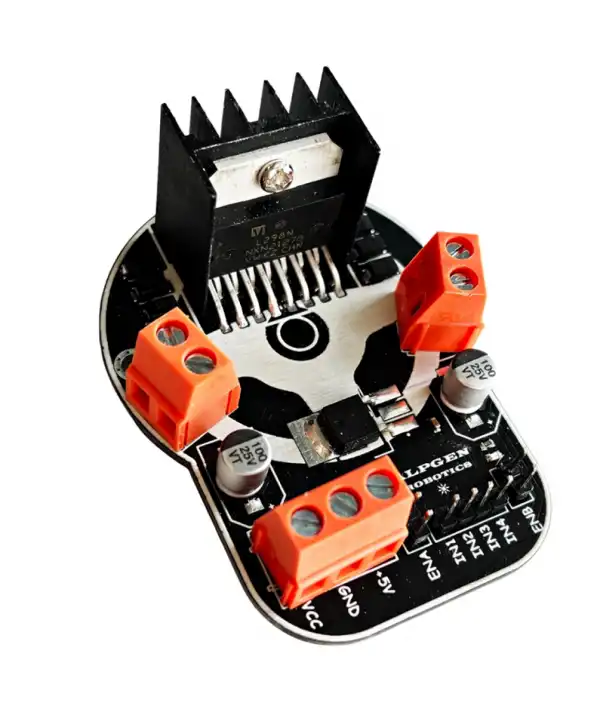

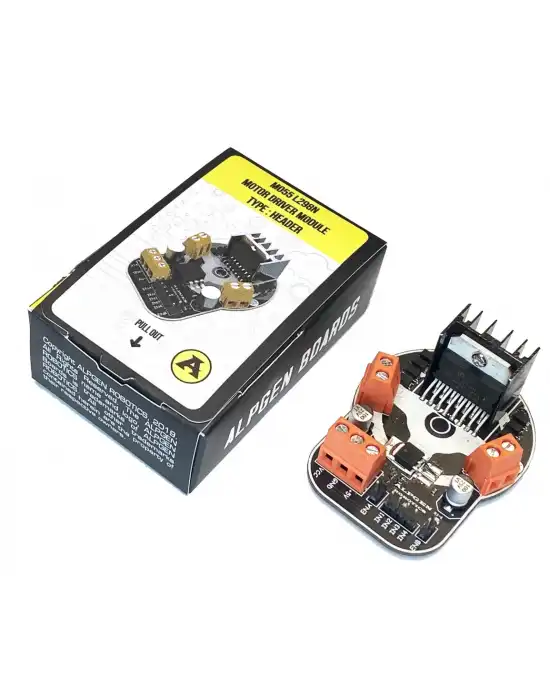

L298N DC MOTOR SÜRÜCÜ MODÜLÜ
L298N DC Motor Sürücü Modülü, DC motor kullanacağınız projelerde kullanarak motor kontrolü gerçekleştirebileceğiniz modüldür. Motor sürücü kartına bağlayacağınız 2 motoru ileri veya geri tam güçte ya da istediğiniz hızda sürebilirsiniz.
Nerede Kullanılır?
Arduino ile robotik kodlama projelerinde özellikle robotlarda L298N DC motor sürücü kullanılabilir. Çizgi izleyen robot, engelden kaçan robot, bluetooth kontrollü robot gibi Arduino projelerinde L298N Dc motor sürücü modülü kullanabilirsiniz. Modülün VCC pini pil girişi olup +5V pininden aldığınız güç ile Arduino'nuzu çalıştırabilirsiniz.
Data Çıkışı | Dijital |
Çalışma Voltajı | 5V DC |
En | 52.05mm |
Boy | 69.37mm |
Vida Delik Çapı | 3.2mm |
Örnek Proje Devre Şeması
Bu projede L298 DC Motor Sürücü Modülünün IN1 giriş D2 pinine, IN2 giriş D3 pinine, IN3 giriş D4 pinine, IN4 giriş D5 pinine bağlanması ve her saniye yön değiştiren 2 DC motor kodlanmıştır. ENA ve ENB pinleri ise Arduino'nun 5V pinine bağlanarak motorların tam hızda dönmesi sağlanmıştır. Hız ayarı yapabilmek için ENA ve ENB pinlerini PWM pinlerine takarak ona göre kodlama yapmamız gerekirdi.
L298N DC Motor Sürücü Modülü | Arduino Uno Breadboard |
IN1 | 5 |
IN2 | 4 |
IN3 | 3 |
NI4 | 2 |
Örnek Proje Arduino Kodu
/* ALPGEN Robotics */// L298N Motor Sürücü Modülü Kullanımı// 05.08.2021// Soru ve Yardım İçin: proje@alpgenrobotics.com// www.alpgenrobotics.com //// 1. Motor için pinlerin tanımlanmasıintmotor1pin1=2;intmotor1pin2=3;// 2. Motor için pinlerin tanımlanmasıintmotor2pin1=4;intmotor2pin2=5;voidsetup(){
// Tanımlanan pinlerin çıkış olarak ayarlanması
pinMode(motor1pin1,OUTPUT);
pinMode(motor1pin2,OUTPUT);
pinMode(motor2pin1,OUTPUT);
pinMode(motor2pin2,OUTPUT);}voidloop(){
// 1. ve 2. Motorların 1. pinlerine güç verilmesi
digitalWrite(motor1pin1,HIGH);
digitalWrite(motor1pin2,LOW);
digitalWrite(motor2pin1,HIGH);
digitalWrite(motor2pin2,LOW);
//1000mslik bekleme yapılması
delay(1000);
// 1. ve 2. Motorların 2. pinlerine güç verilmesi
digitalWrite(motor1pin1,LOW);
digitalWrite(motor1pin2,HIGH);
digitalWrite(motor2pin1,LOW);
digitalWrite(motor2pin2,HIGH);
//1000mslik bekleme yapılması
delay(1000);}
