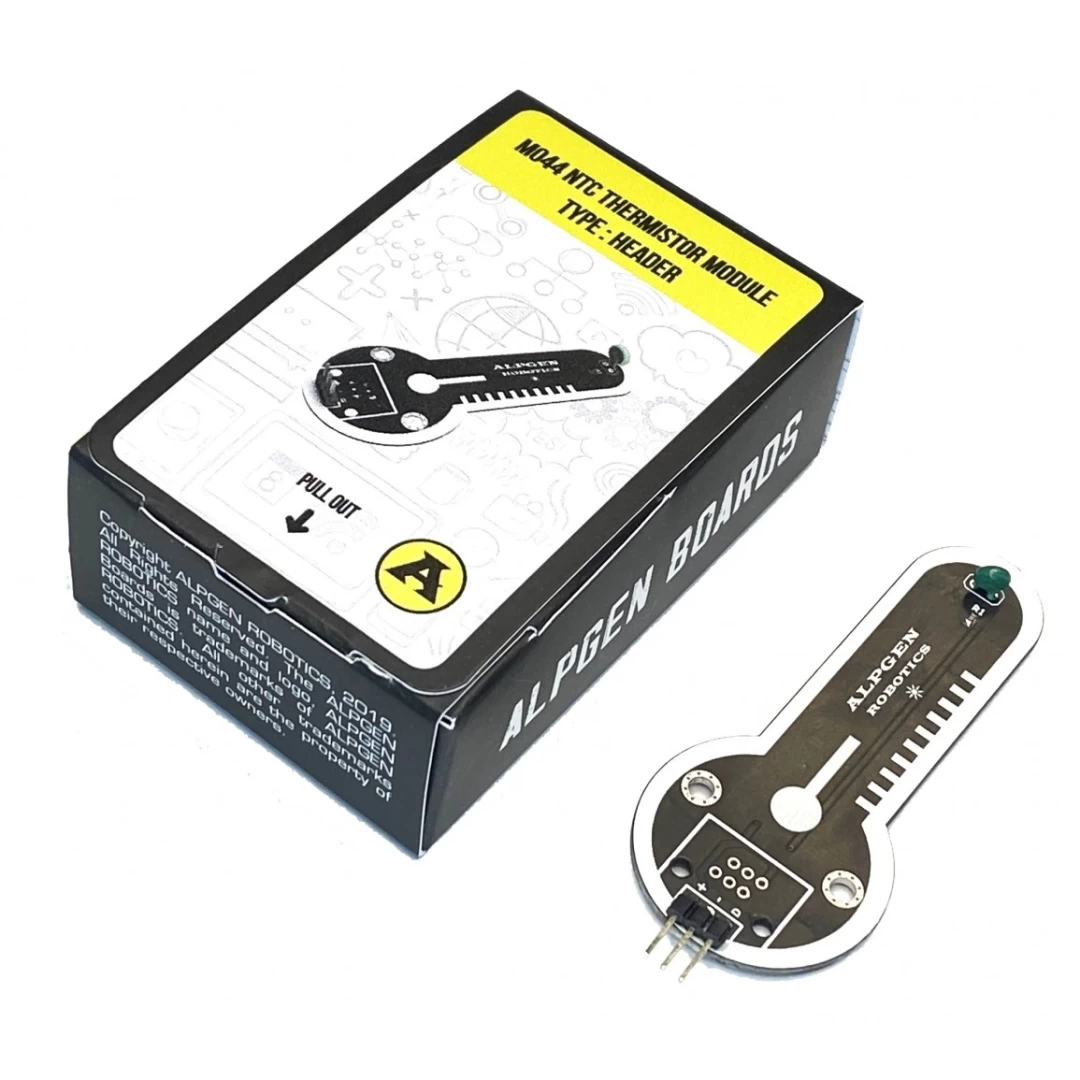

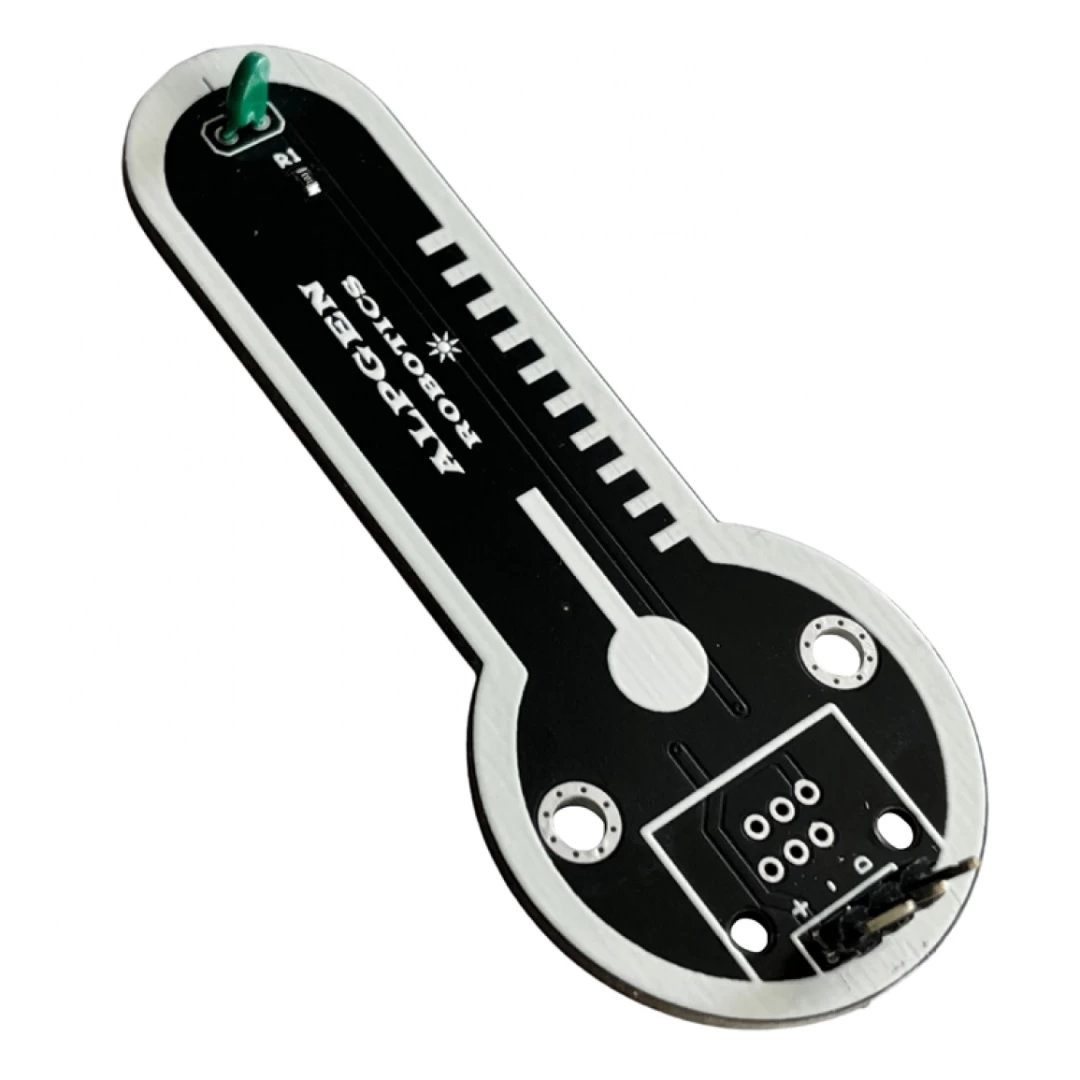

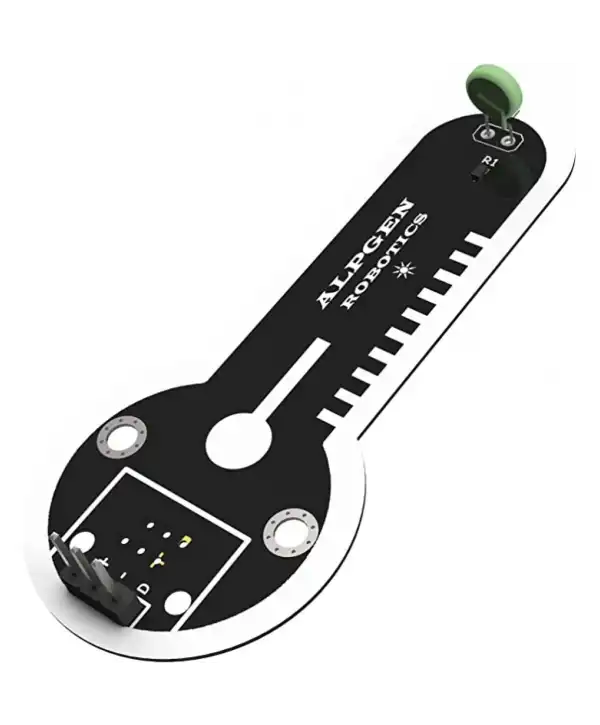

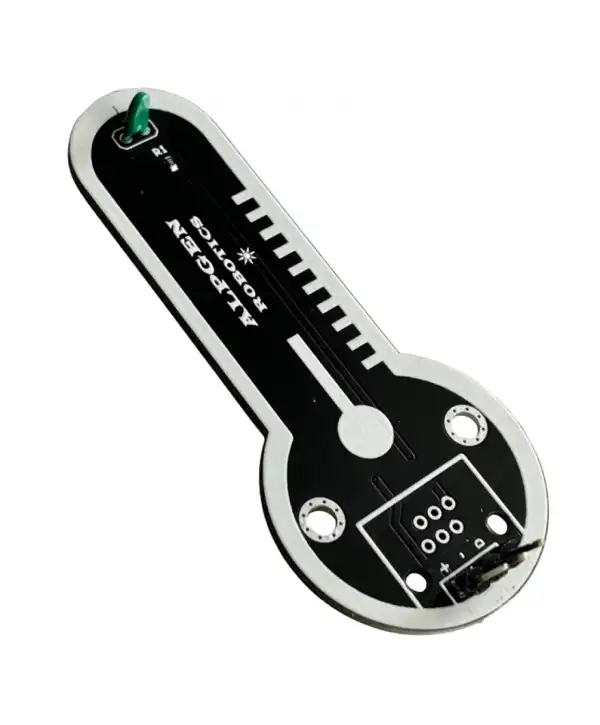

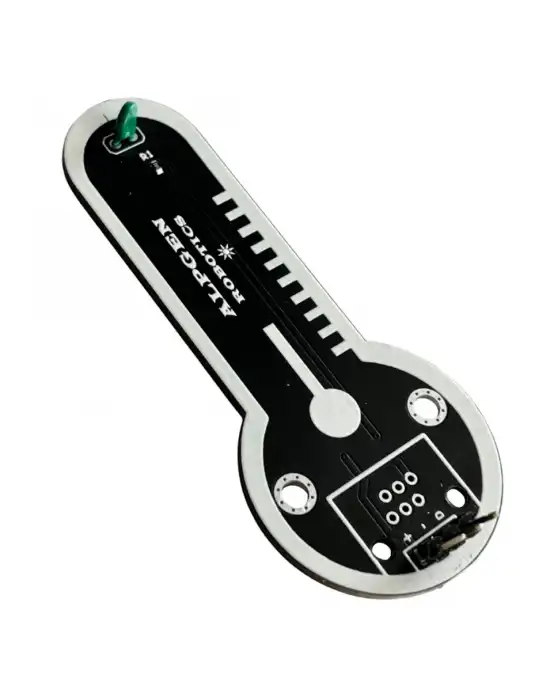

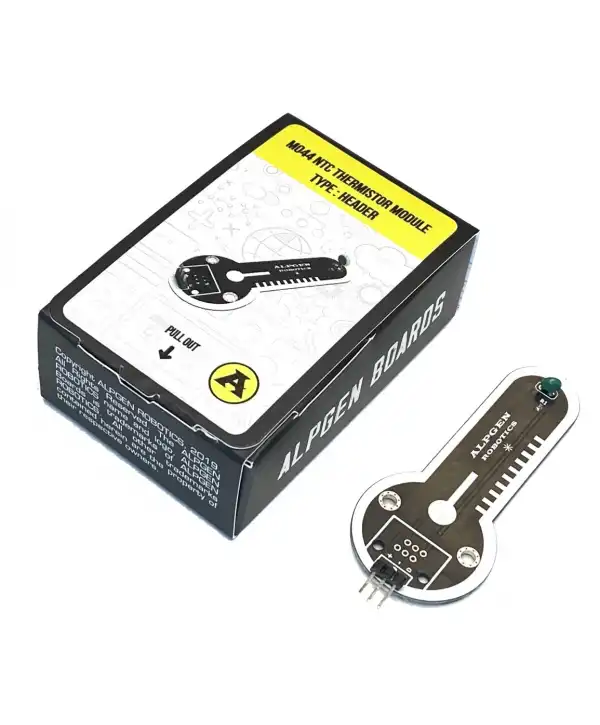

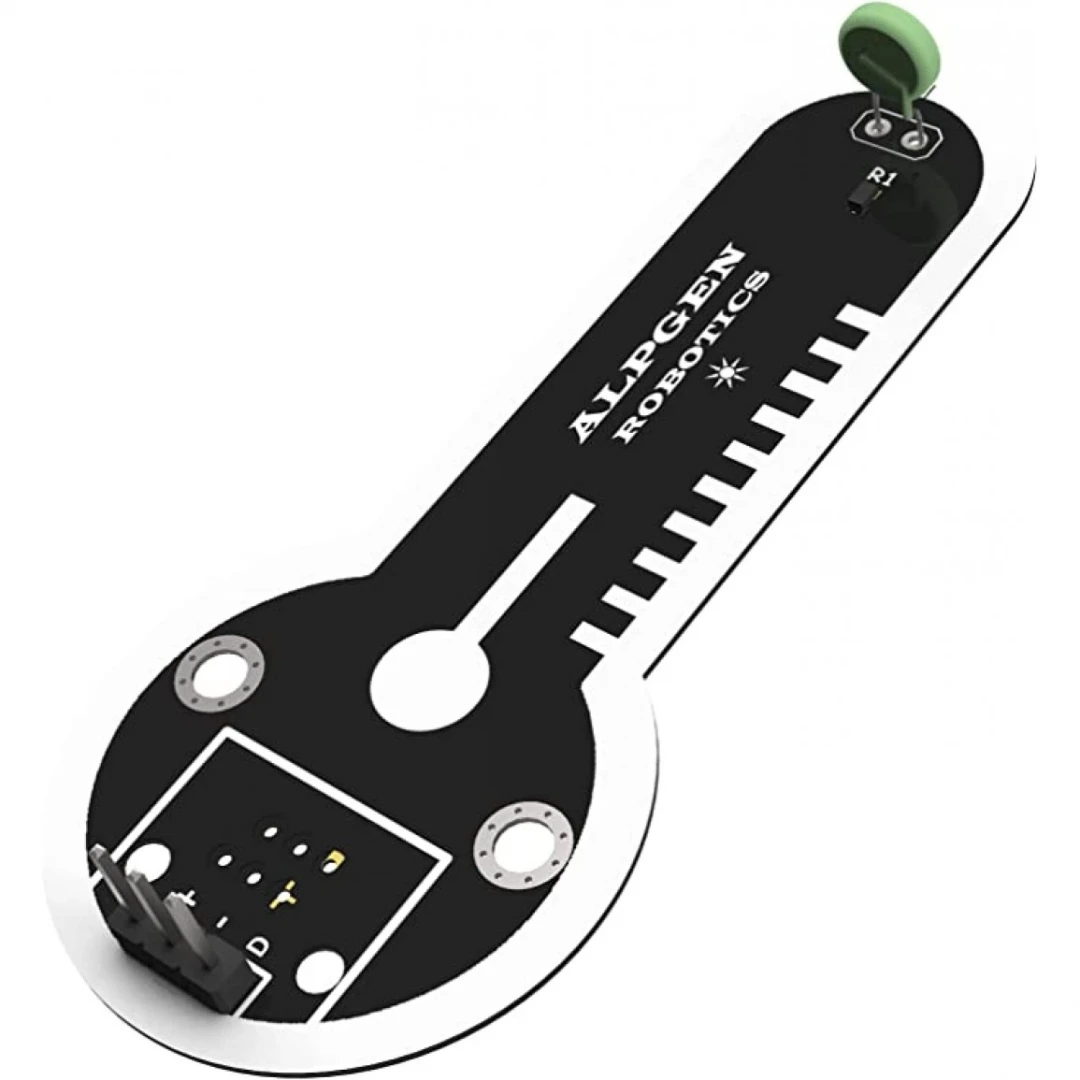

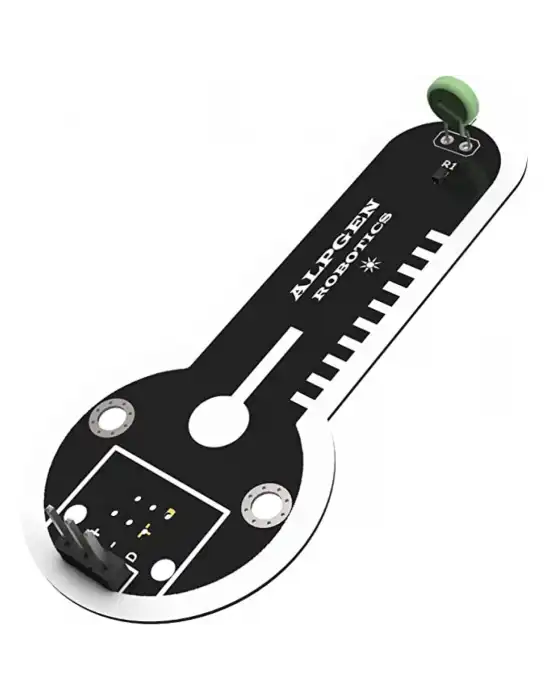

450R NTC TERMİSTÖR SENSÖRÜ

NTC termistör sensörü modülü,  Negative Temparature Coeffivient(Negatif Sıcaklık Katsayısı) kelimelerinin kısaltmasından oluşur, sıcaklığa bağlı olarak değeri değişen bir dirençtir. Sıcaklık yükseldikçe direnci azalır; bu sayede sensör görevi görmüş olur.

NTC sensörlerinin direnç değerlerine göre katsayıları değişmektedir. Aşağıdaki örnek proje ürünümüz 450ohm olduğu için A,B,C değerleri NTC Direnç tablosuna göre belirlenmiştir.

Nerede Kullanılır?

Örnek Proje Arduino Kodu

/* ALPGEN Robotics // NTC Termistor Sıcaklık Sensörü Kullanımı// 09.05.2021 // Soru ve Yardım İçin: proje@alpgenrobotics.com// www.alpgenrobotics.com // */#include<math.h>#defineNTC_inputA3//Bağlantılar tanımlandı.#defineled 13
floatA=1.608005554e-03,B=2.866763151e-04,C=-0.4533890375e-07;// Stein-Hart denkleminde bulunan sabit değerleri tanımladık.intNTC_deger;//NTC değerini integer cinsinden tanımladık.floatVout;// Vout değişkenifloatNTC_direnc,NTC_direnc_ln,Sicaklik;// Stein-Hart denkleminde kullanılacak olan değişkenlervoidsetup(){Serial.begin(9600);pinMode(led,OUTPUT);}voidloop(){NTC_deger=analogRead(NTC_input);//NTC değerini analog olarak okuyoruz.Vout=((NTC_deger*5.0)/1023.0);//Vout hesabı (Voltaj Bölücü Formülü)NTC_direnc=((5*(10.0/Vout))-10);//KiloOhm Cinsinden direnc değerinin hesabıNTC_direnc=NTC_direnc*1000;// Ohm cinsinden direnç değeriNTC_direnc_ln=log(NTC_direnc);/* Stein-Hart Denklemi: */Sicaklik=(1/(A+(B*NTC_direnc_ln)+(C*NTC_direnc_ln*NTC_direnc_ln*NTC_direnc_ln)));//Sıcaklık değeri hesabıSicaklik=Sicaklik-273.15;//Sicaklik değerinin Celcius'a çevirimi Serial.print("Sicaklik (Celcius) = ");//Bulunan değerlerin Seri Monitöre yazdırılmasıSerial.print(Sicaklik);Serial.print("tt");Serial.print("NTC Direnc Degeri(Ohm) = ");Serial.print(NTC_direnc);Serial.print("
");/*Sicaklik değeri 30 Derecenin üzerine çıkınca Arduino'ya bağlı olan LED yanacaktır.*/if(Sicaklik>30){digitalWrite(led,HIGH);}else{digitalWrite(led,LOW);}delay(1000);}
