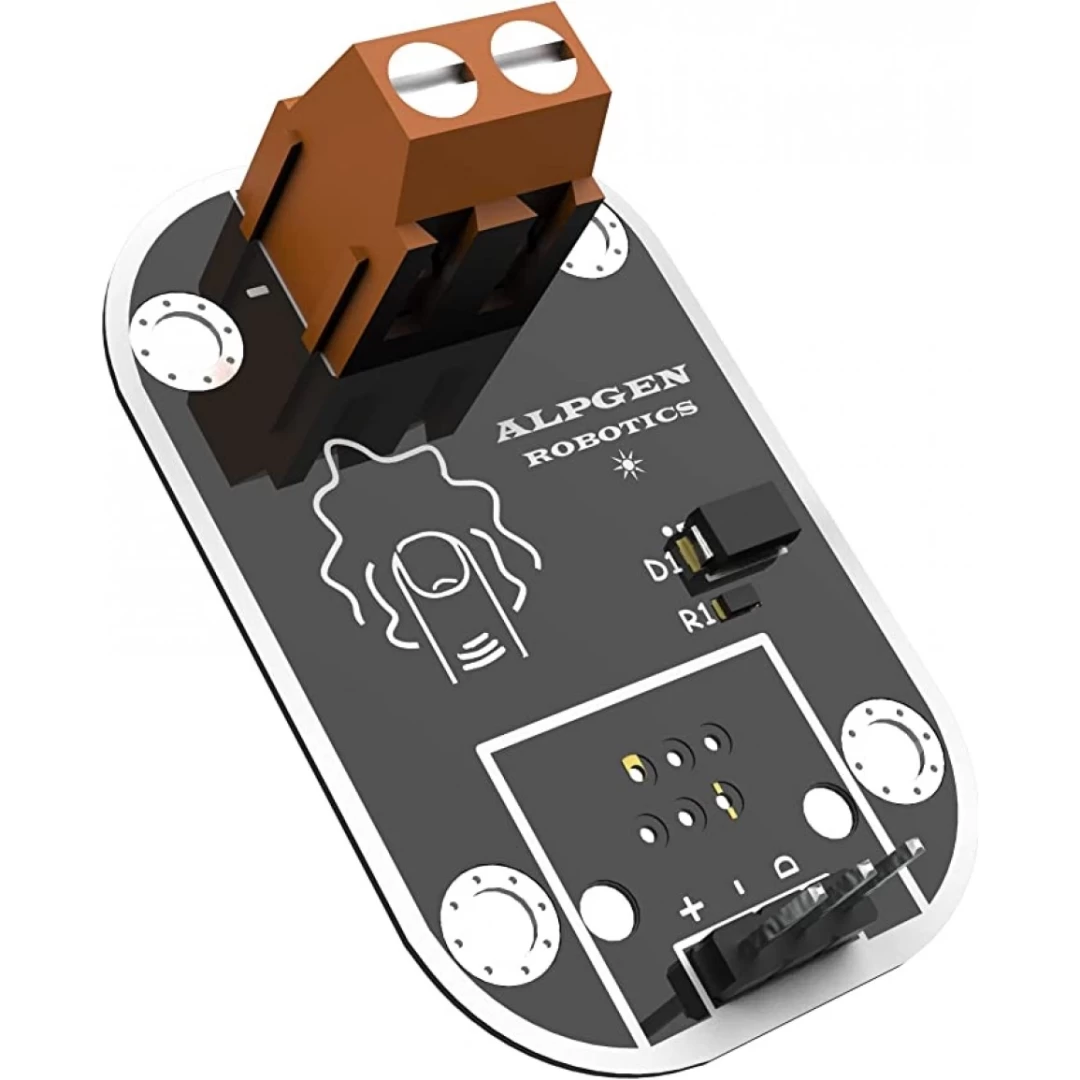

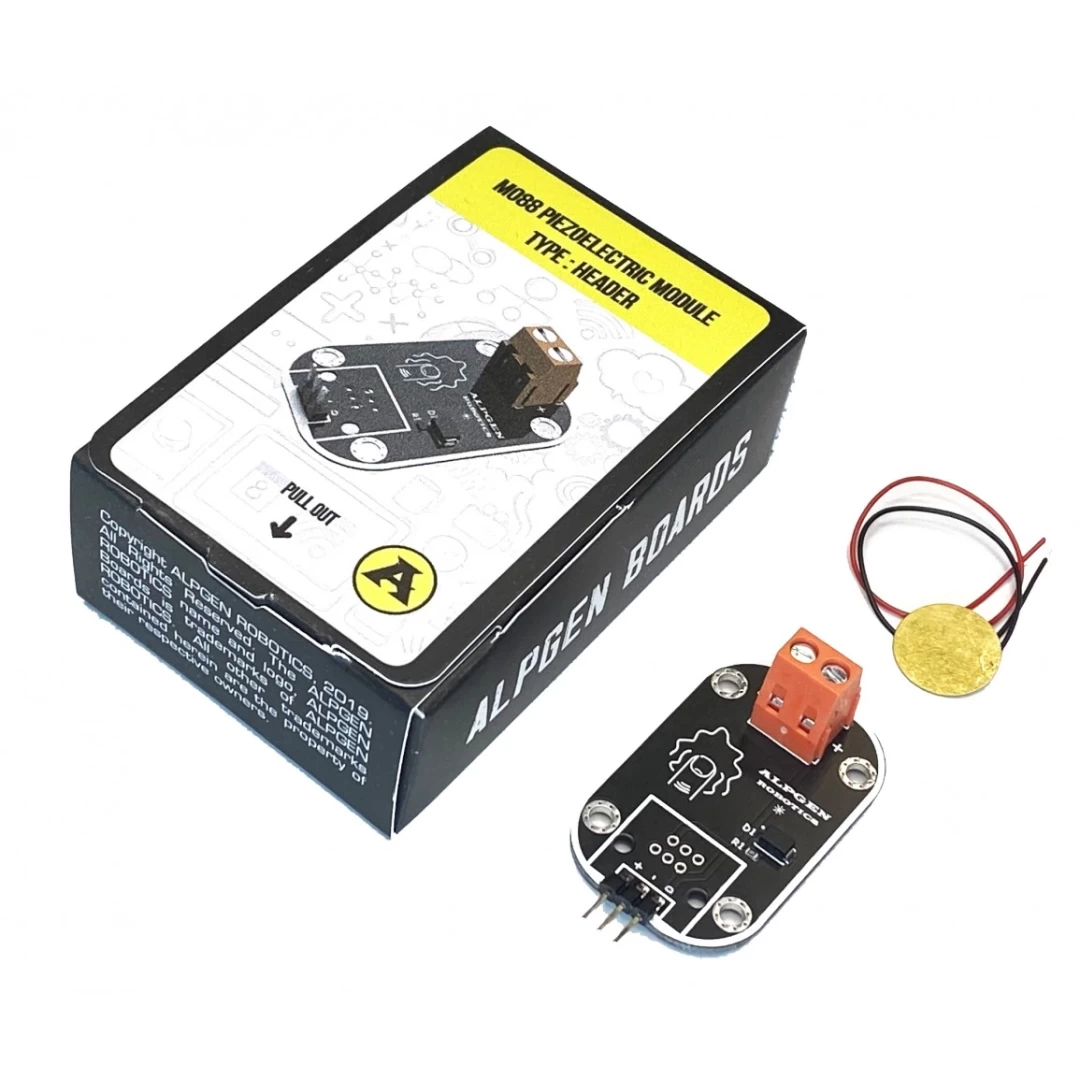

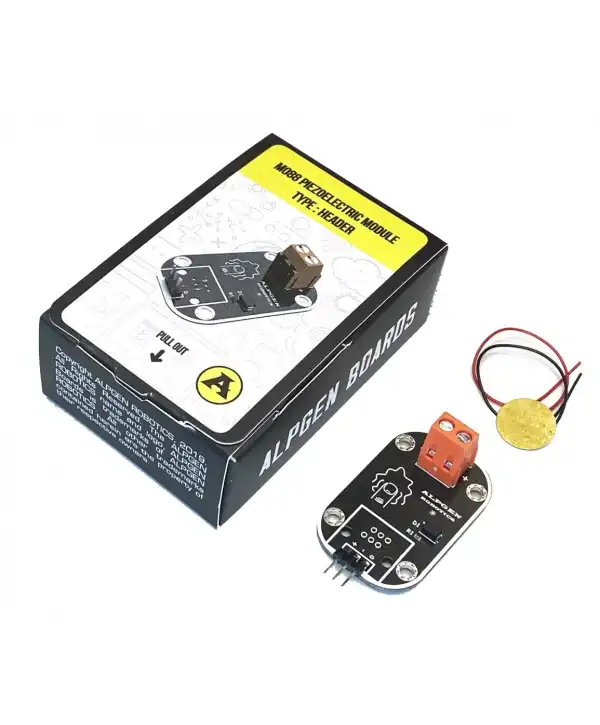

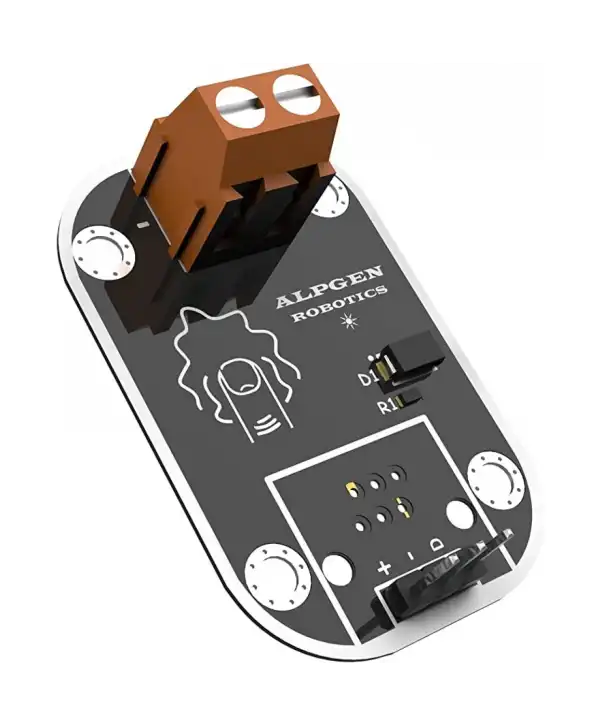

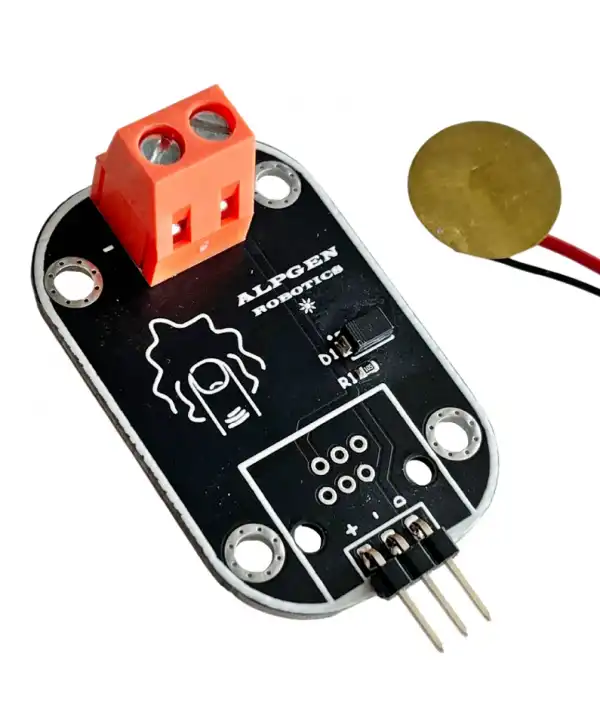

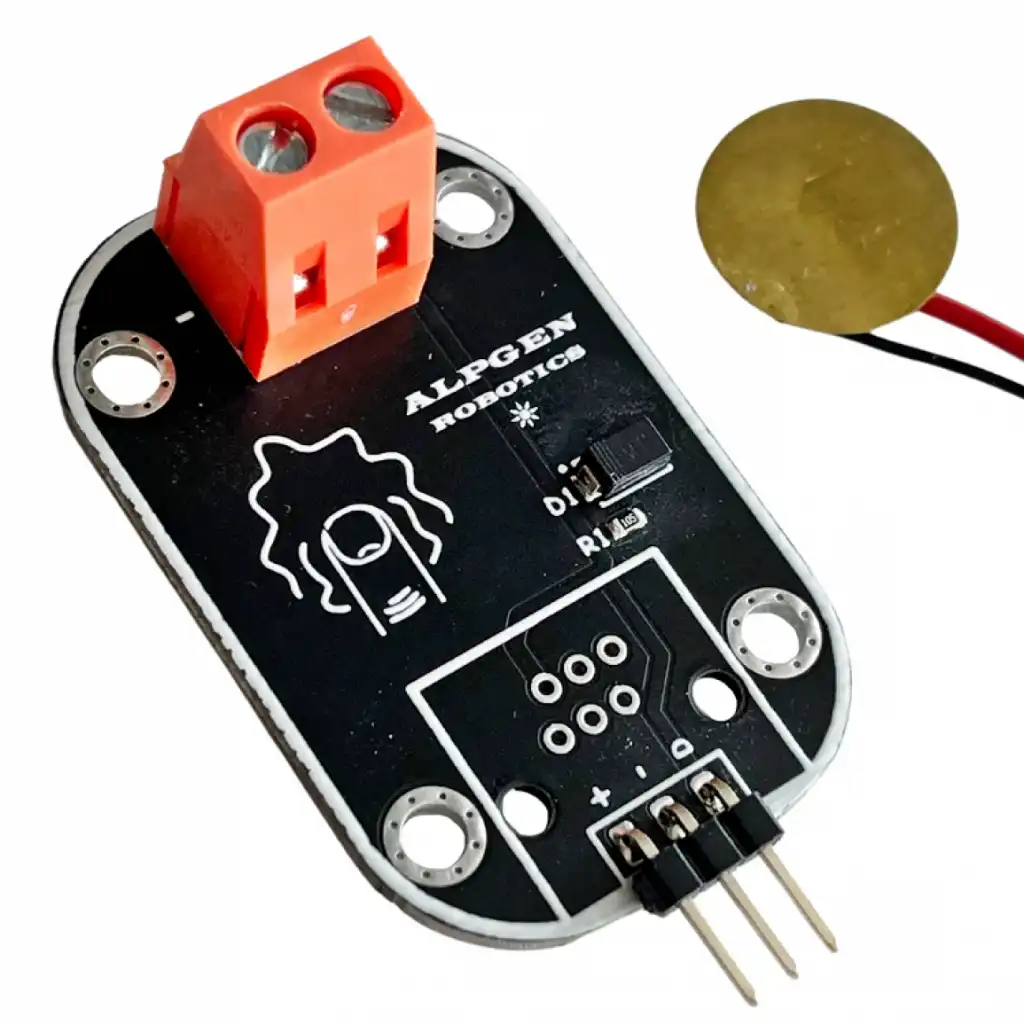

PİEZO ELEKTRİK MODÜLÜ
Piezoelektrik Sensör Modülü, basıncı veya gerilimi ölçer. Basınç oluşturulduğunda elektrik üreten yarı iletken bir sensördür. Sürekli enerji üretimi olması için uygulanan basıncın sürekli değişken olması gerekmektedir. Basınç algıladığında analog çıkış verir.
Nerede Kullanılır?
Arduino ile robotik kodlama projelerinde veya STEM uygulamalarında piezo disk ile elektrik üretim projeler yapabilirsiniz.
| Çalışma Voltajı | 5V DC |
| Data Çıkışı | Analog |
| En | 29.24mm |
| Boy | 44.78mm |
| Vida Delik Çapı | 3.2mm |
Örnek Proje Devre Şeması
Bu projede, modülümüzün data pininin analog 0 pinine bağlanması ve okunan değere göre LEDin yanması kodlanmıştır. Projede piezo elektrik modülü ile Arduino Uno Breadboard kullanılmıştır.
| Piezoelektrik Modülü | Arduino Uno Breadboard |
| DATA | A0 |
| - | GND |
| + | 5V |
/* ALPGEN Robotics */// Piezo Modülü Kullanımı// 08.05.2021// Soru ve Yardım İçin: proje@alpgenrobotics.com// www.alpgenrobotics.com //intsensorpin=A0;// Sensor Analog 0'a tanımlandıintled=13;// Durum ledi dijital 13'e tanımlandıintsensordeger=0;//Sensor degeri için değişken tanımlandıvoidsetup()// Başlangıç Ayarlamaları{
pinMode(led,OUTPUT);// led çıkış olarak ayarlandı
Serial.begin(9600);// Seri haberleşme hızı 9600 Baudrate ayarlandı}voidloop(){
sensordeger=analogRead(sensorpin);//Analog pinden okunan sensor degeri sensordeger'e kaydedildi
if(sensordeger>20)//Eğer sensor degeri 20'den büyükse
{
digitalWrite(led,1);//Ledi yak
}
else// Değilse
{
digitalWrite(led,0);//Ledi söndür
}
Serial.println(sensordeger);// Seri monitöre sensordeger'ini yazdır
delay(100);//100mslik gecikme süresi}
