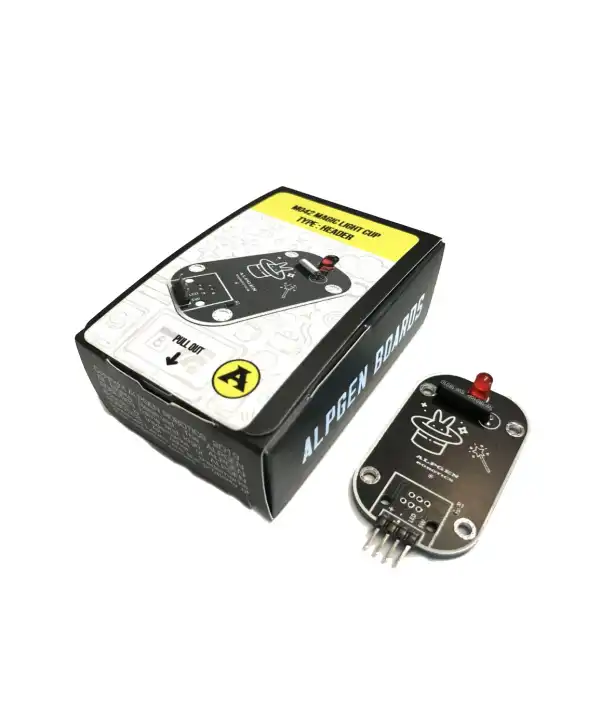

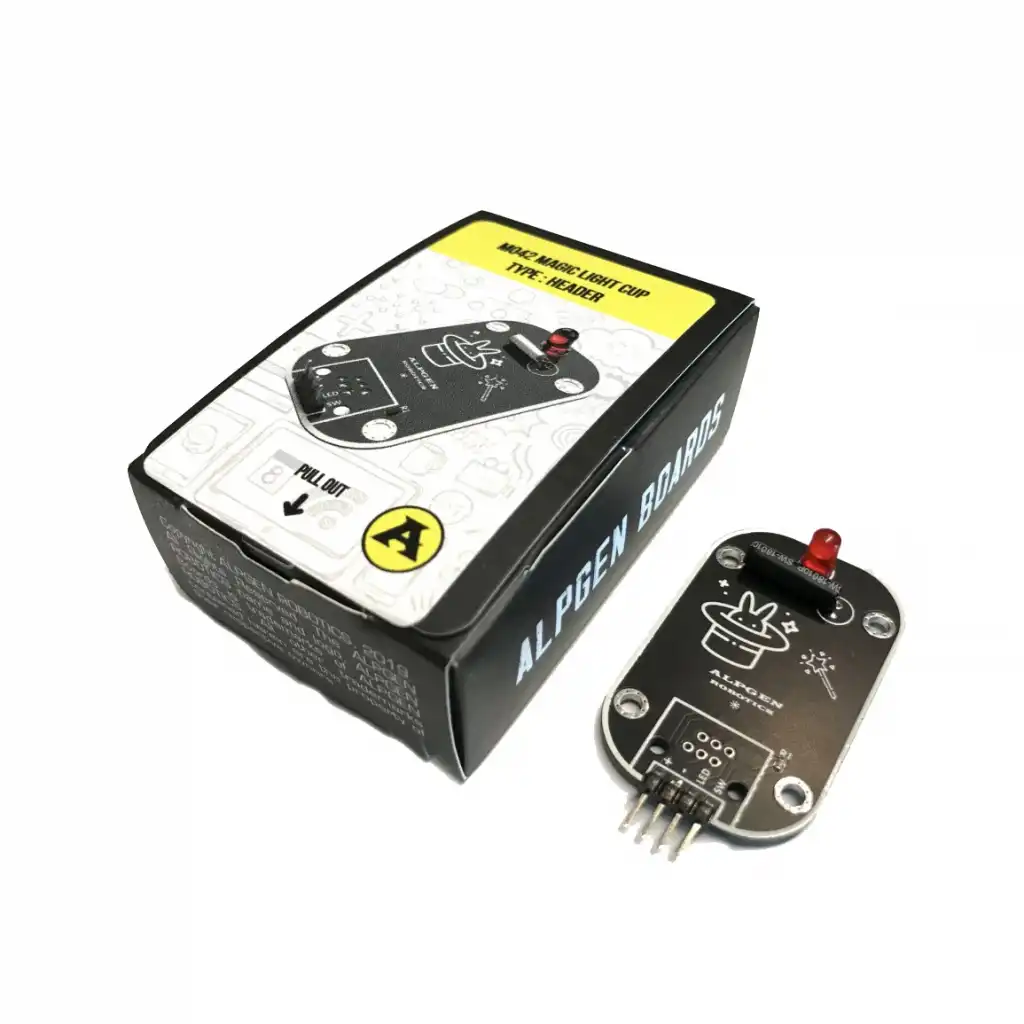

CIVALI SENSÖR ( MAGIC LIGHT CUP )

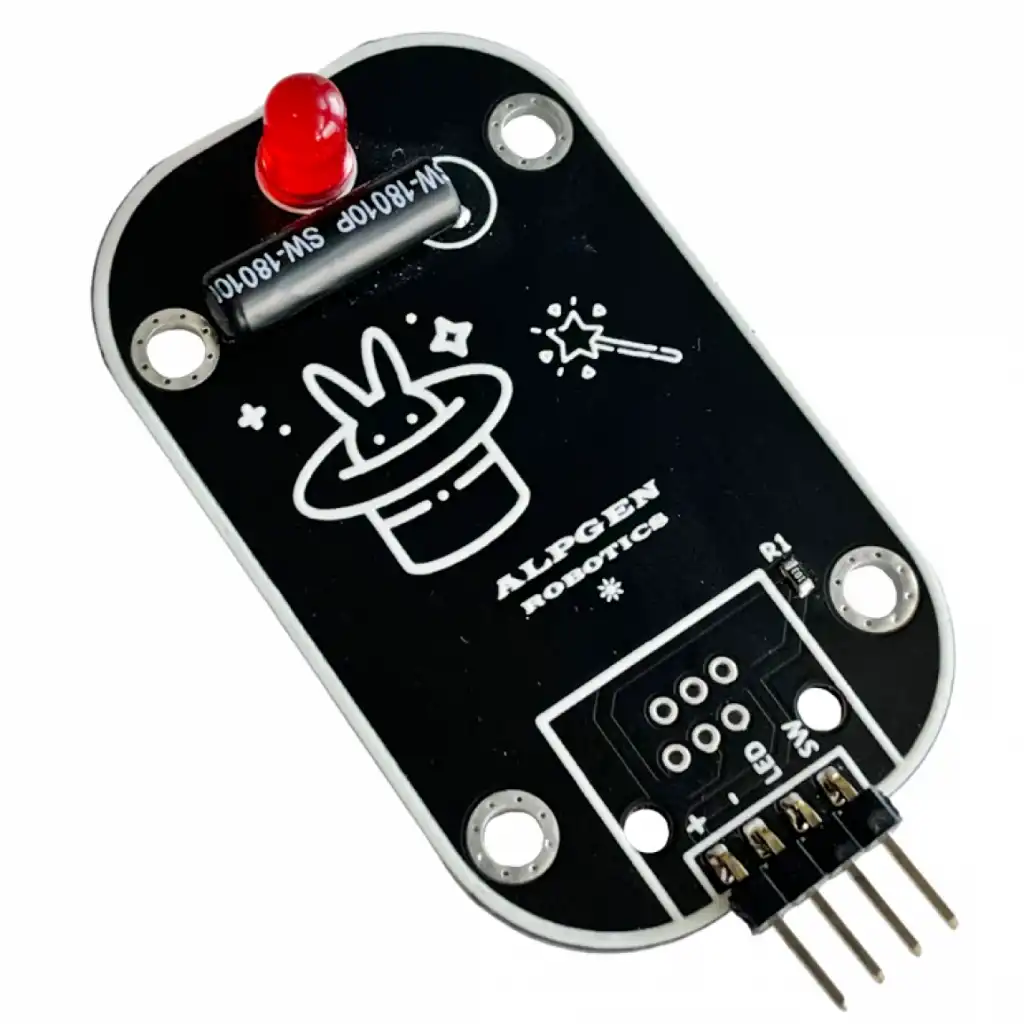

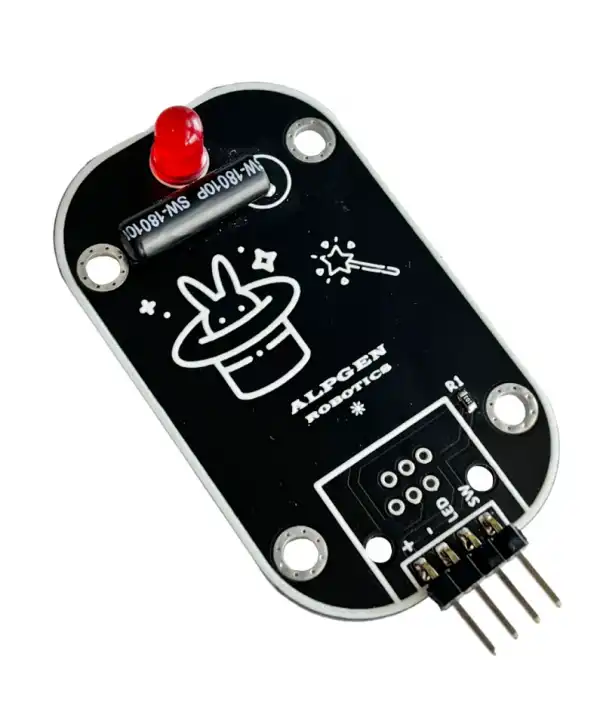

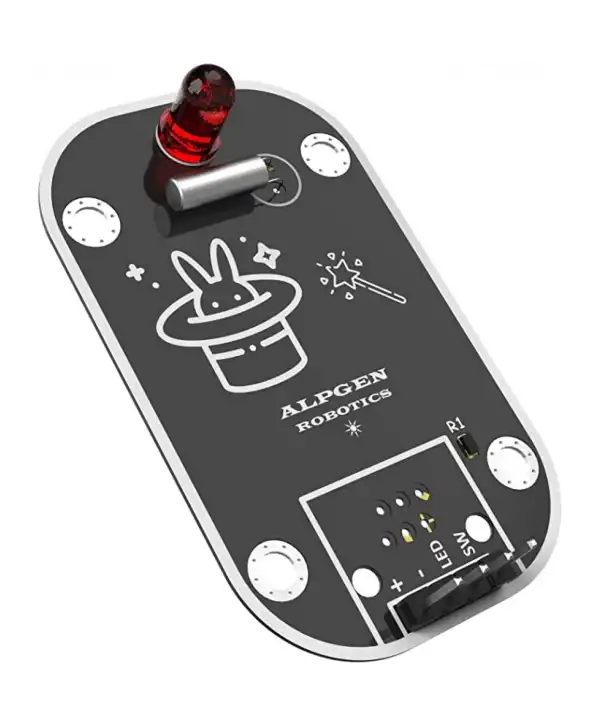

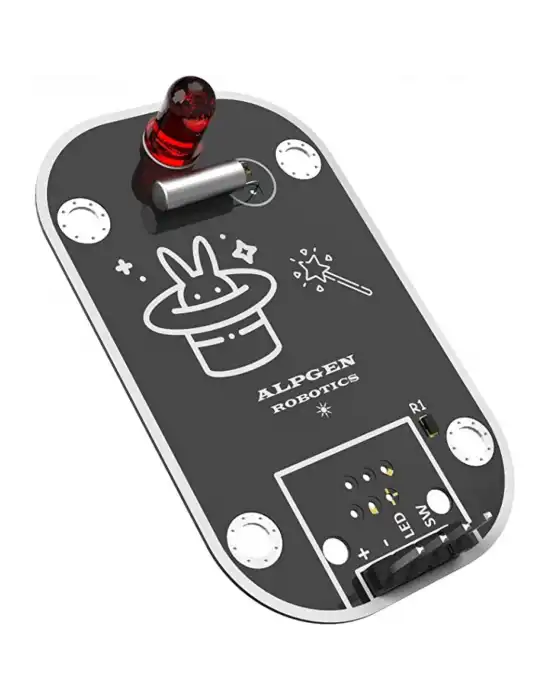

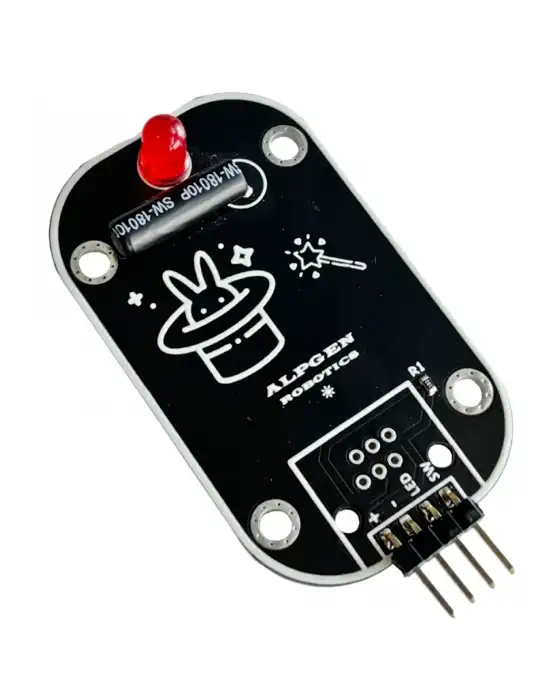

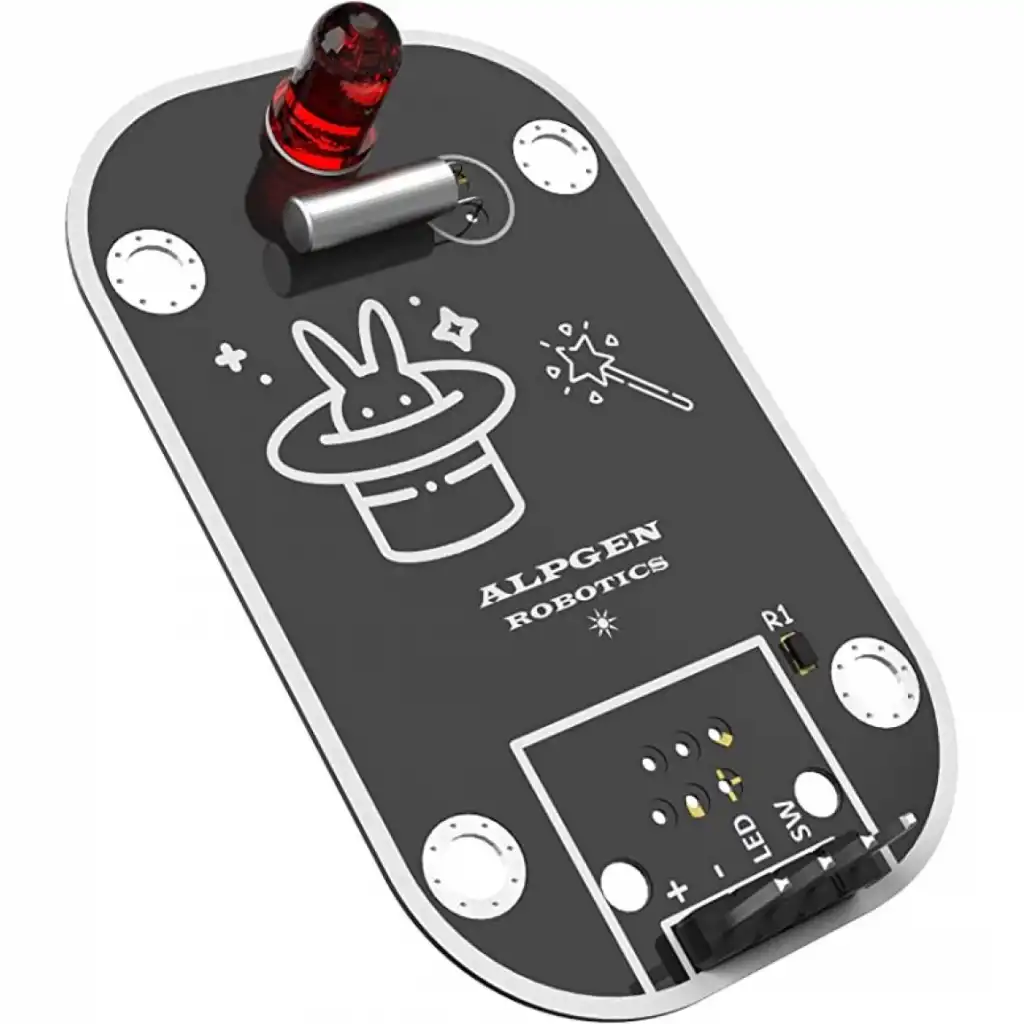

Titreşime duyarlı sensör modülü, üzerinde titreşim sensörü ve led bulunduran modüldür. Sensör titreşim algıladığında dijital çıkış verir.
![arduino mercury sensor module](https://www.alpgenrobotics.com/image/catalog/urun/sensorler/m042-titresime-duyarli-led/arduino-civali-sensor-modulu2.jpg)
Nerede Kullanılır?
Arduino ile robotik kodlama projelerinde kullanabilirsiniz. Sensör titrediğinde üzerinde bulunan led yanmaktadır. Titreşime duyarlı alarm projelerinde kullanılabilir.
Çalışma Voltajı | 5V DC |
Data Çıkışı | Dijital |
En | 33.16mm |
Boy | 54.46mm |
Vida Delik Çapı | 3.2mm |
Örnek Proje Devre Şeması
Bu projede titreşime duyarlı sensör modülü titreşim algıladığında modülün üzerindeki LED yanacaktır. Projede titreşime duyarlı led sensörü ve Arduino Uno Breadboard kullanılmıştır.
Mercury Sensor (Magic Light Cup) | Arduino Uno Breadboard |
- | GND |
+ | 5V |
LED | D8 |
SE | D2 |
Örnek Proje Arduino Kodu
/* ALPGEN Robotics */// Titreşime Duyarlı Sensör Modülü// 05.08.2021// Soru ve yardım için: proje@alpgenrobotics.com// www.alpgenrobotics.com //#defineTilt2// Modülün SW pini D2 pinine bağlı#defineled8// Modülün led pini D8 pinine bağlıvoidsetup(){
// Giriş ve çıkış pinlerinin tanımlanmasıpinMode(Tilt,INPUT);pinMode(led,OUTPUT);}voidloop(){if(digitalRead(Tilt))// Tilt sensöründen DO düşükse, tilt algılanmadıdigitalWrite(led,HIGH);// led yansınelsedigitalWrite(led ,LOW);// led kapansın}
