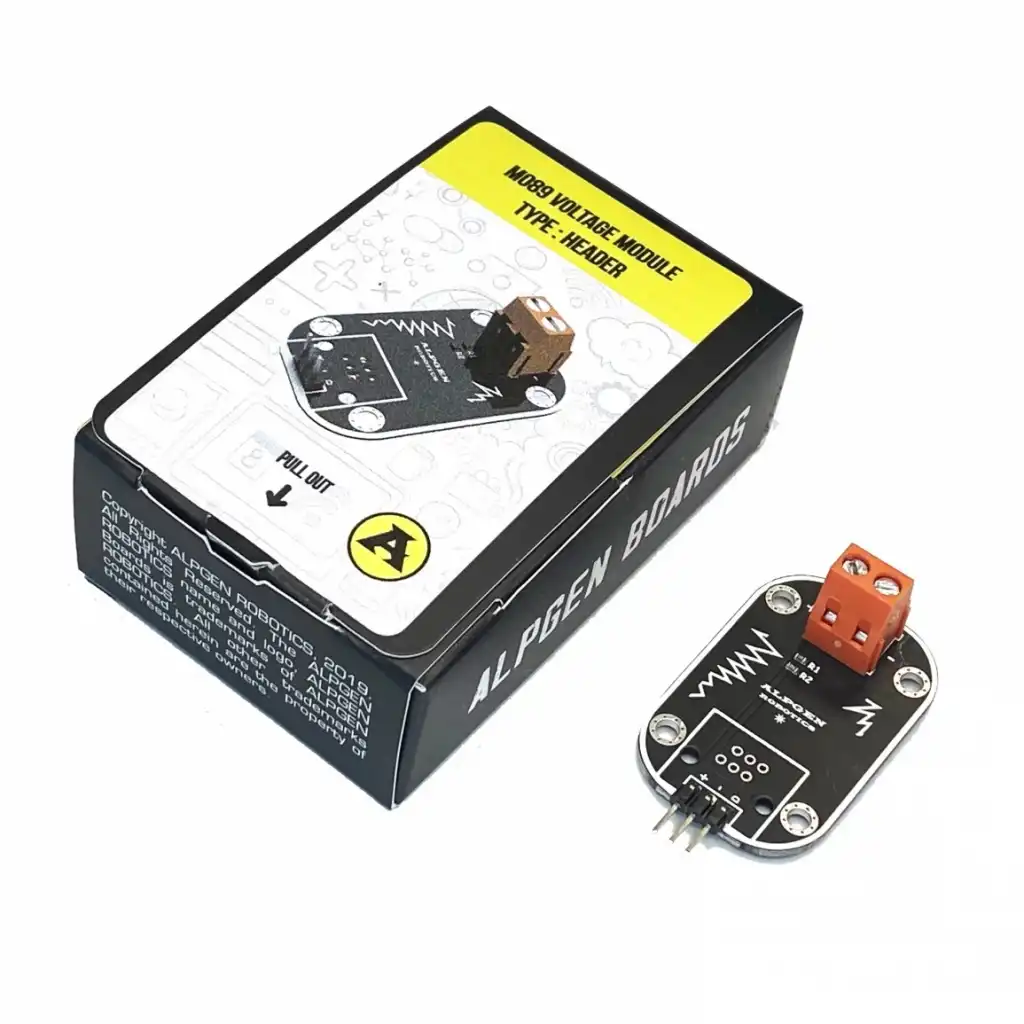

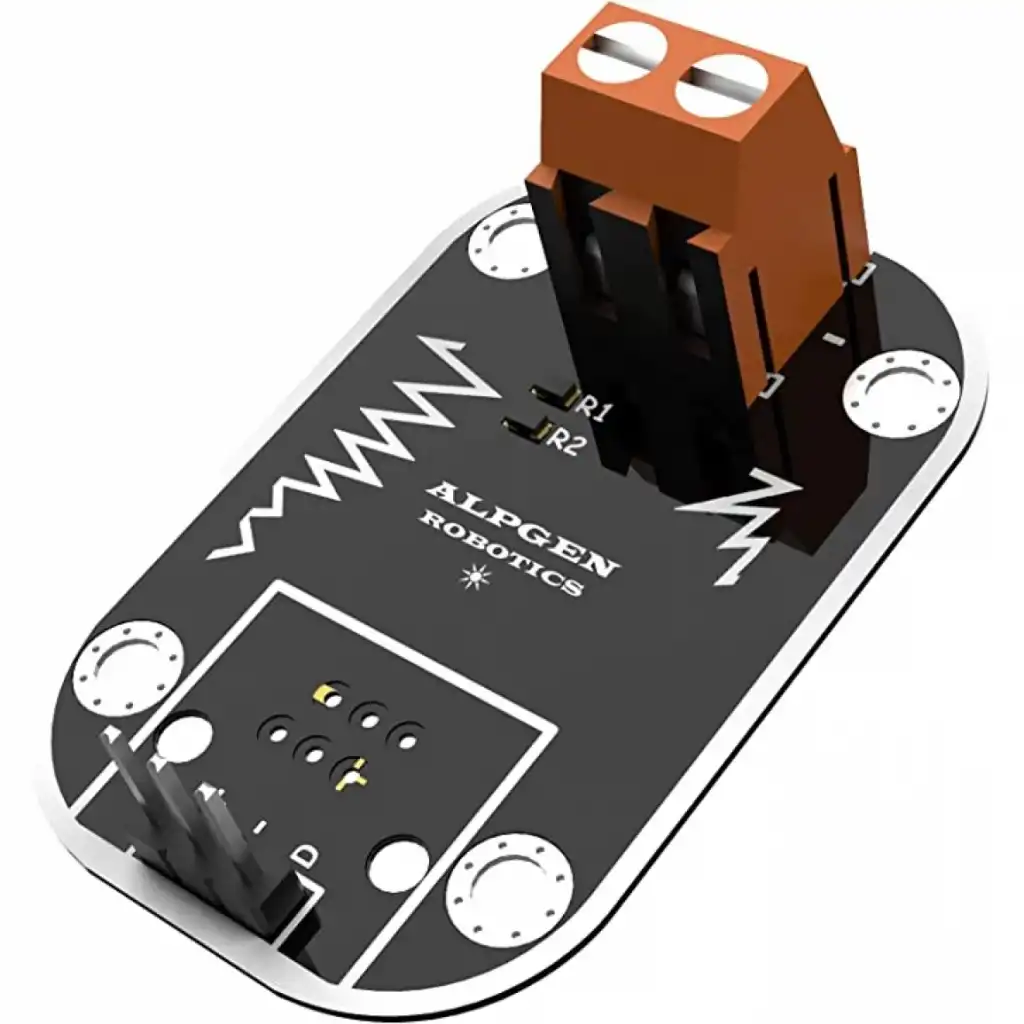

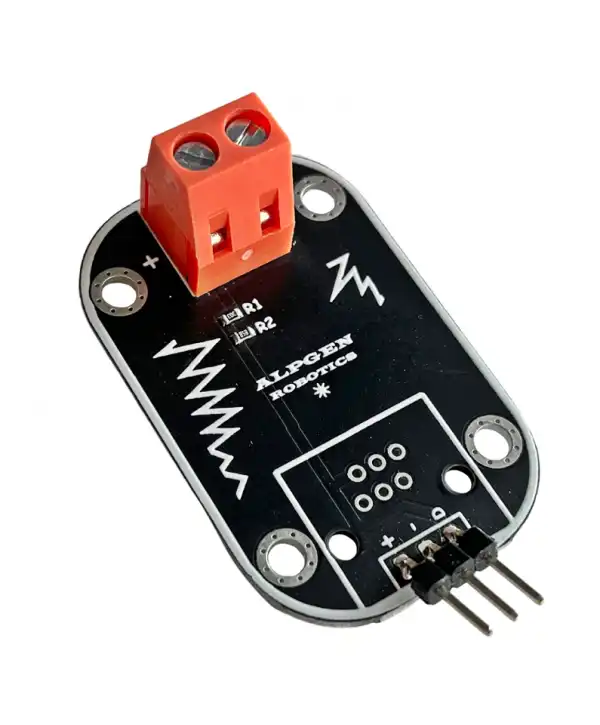

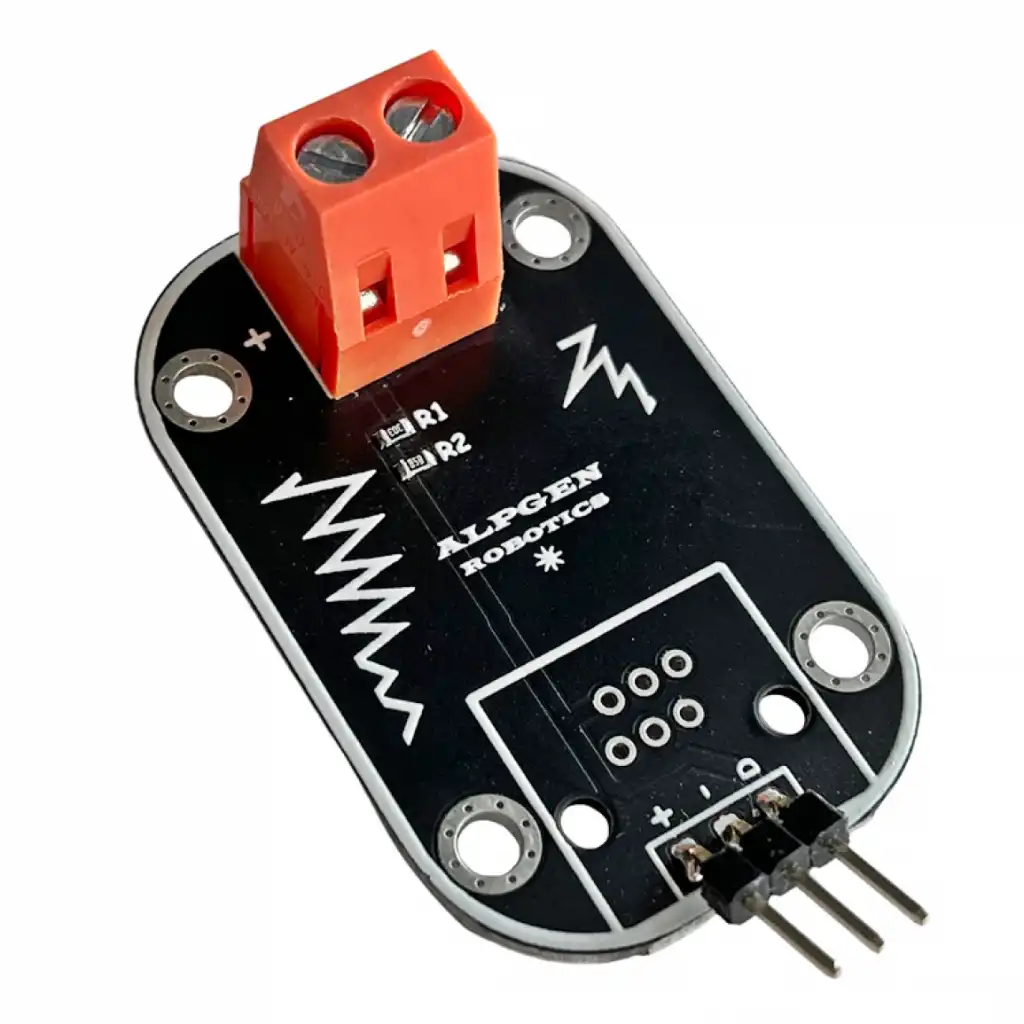

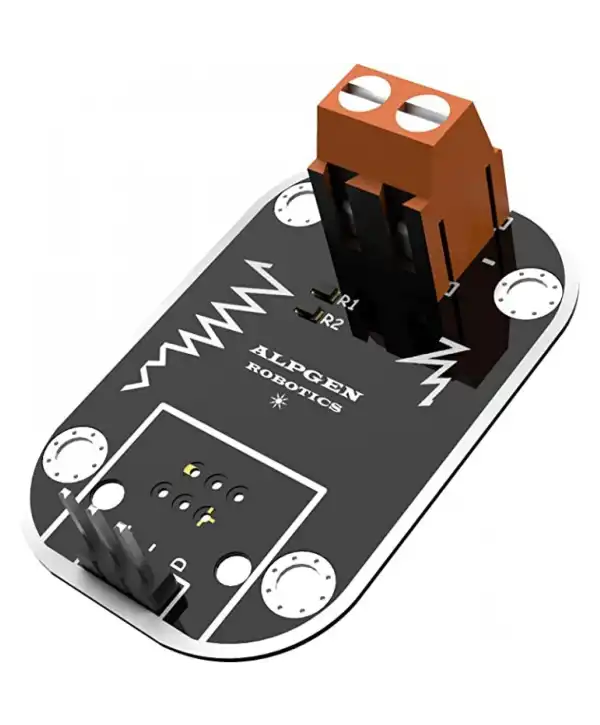

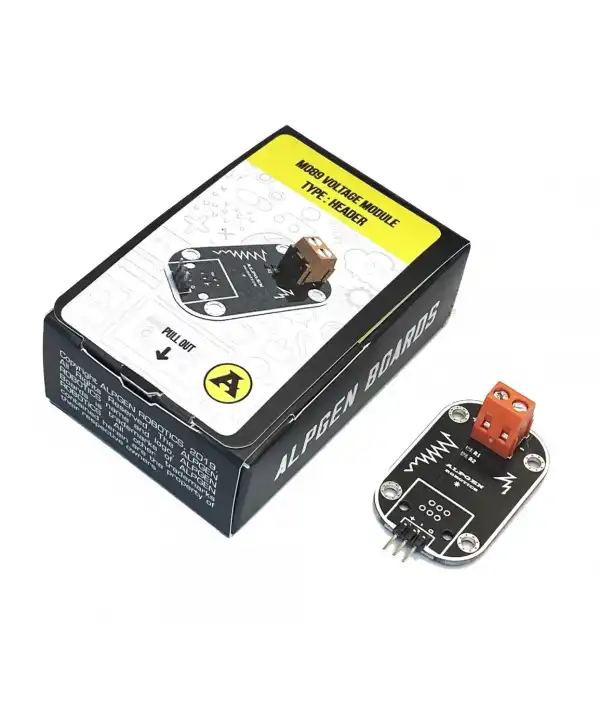

Arduino Voltaj Algılama Sensör Modülü 0-25V

Arduino Voltaj Algılama Sensör Modülü (0-25V) – Yüksek Hassasiyetli Gerilim İzleme Çözümü

Arduino Voltaj Algılama Sensör Modülü (0-25V), 0 ile 25 volt arasındaki gerilim değerlerini hassas bir şekilde ölçebilen bir sensördür. Bu sensör, özellikle elektriksel devrelerde gerilim seviyelerini izlemek, sensörlü projelerde güvenliği artırmak ve voltaj tabanlı ölçümler yapmak için idealdir. Arduino ile kolayca entegre edilebilen bu modül, analog çıkış sunarak gerilim seviyelerini doğru bir şekilde okuyabilmenizi sağlar.

Çalışma Prensibi:

Arduino Voltaj Algılama Sensör Modülü, gerilim algılama için gerilim bölen devresi kullanır. Bu sensör, analog sinyal üretir, bu sayede Arduino’nun analog giriş pinine bağlandığında, voltajın değerini ölçmek için kullanılabilir. Modül üzerindeki dirençler, sensörün 0 ile 25V arasındaki voltajları doğru şekilde ölçmesini sağlar. Arduino, gelen analog sinyali işleyerek voltajın seviyesini hesaplar ve ekrana veya LED'e bir uyarı gönderebilir. Bu, projelerde voltaj değişimlerinin izlenmesi ve yönetilmesi için kritik bir bileşendir.

Voltaj Algılama Sensör Modülü, özellikle güç yönetimi projelerinde, elektrik devrelerinin izlenmesinde ve batarya izleme sistemlerinde kullanılır. Modül, Arduino platformu ile kolayca entegre edilebilir, bu da onu elektrik mühendislik projeleri için güçlü bir araç haline getirir.

Öne Çıkan Özellikler:

• Geniş Voltaj Aralığı: 0-25V arası voltaj algılama
• Yüksek Hassasiyet: Gerilim ölçümlerinde yüksek doğruluk
• Kolay Entegrasyon: Arduino ile kolay kullanım ve entegrasyon
• Çift Çıkış Seçeneği: Hem dijital hem de analog çıkış özelliği
• Güvenli Kullanım: Elektriksel devrelerde güvenli gerilim izleme

Arduino Voltaj Algılama Sensörü, projelerinizde gerilim ölçümünü sağlamak için mükemmel bir araçtır. Özellikle enerji verimliliği, batarya durumu izleme ve devre koruma uygulamaları için ideal bir çözümdür. Gerilim ölçümlerini hassas bir şekilde yaparak daha güvenli ve verimli projeler geliştirebilirsiniz.

Bağlantılar:

1. VCC pinini Arduino'nun 5V pinine bağlayın.
2. GND pinini Arduino'nun GND pinine bağlayın.
3. OUT pinini Arduino'nun bir analog giriş pini (A0) ile bağlayın.

// Voltaj Algılama Sensörü için Pin TanımlamalarıconstintvoltageSensorPin=A0;// Sensörün çıkış pinini Arduino'nun A0 pinine bağladıkfloatsensorValue=0;           // Sensörden okunan analog değeri tutan değişkenfloatvoltage=0.0;             // Hesaplanan voltaj değerifloatreferenceVoltage=5.0;    // Arduino'nun referans voltajı (5V)voidsetup(){
 Serial.begin(9600);// Seri monitörü başlat}voidloop(){
 sensorValue=analogRead(voltageSensorPin);// Sensörden analog değeri oku
 voltage=(sensorValue/1023.0)*referenceVoltage;// Voltajı hesapla
 // Hesaplanan voltaj değerini seri monitöre yazdır
 Serial.print("Sensör Değeri: ");
 Serial.print(sensorValue);
 Serial.print(" - Voltaj: ");
 Serial.print(voltage,2);// Voltaj değeri iki ondalıklı basamağa kadar gösterilecek
 Serial.println(" V");
 delay(500);// 500ms bekle}
